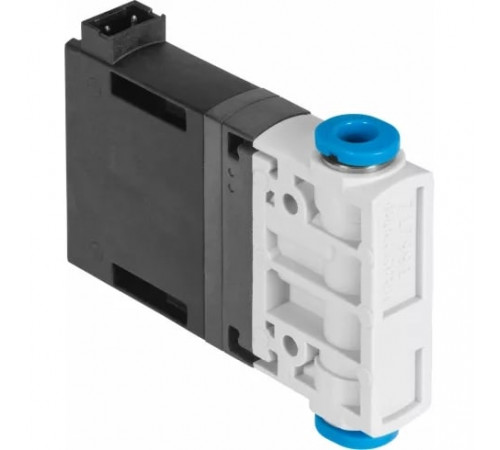

Распределитель с электромагнитным управлением Festo MHJ9-QS-4-MF

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  30 г
• Монтажный шаг
  9,5 мм
• Присоединение выхлопа
  4 мм
• Тип конструкции
  Седельный клапан без пружинного возврата
• Тип крепления
  Линейный монтаж; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Ширина
  9 мм

Основные характеристики

• Артикул
  553118
• Группа
  Для специфических применений
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MHJ9
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Сталь
• Материал корпуса
  PA (Полиамид) с армированием
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук)
• Тип уплотнения
  Твердый

Технические характеристики

• Время включения при 0,5 бар и 24 В
  0,7 мс
• Время включения при 4 бар и 12 В
  1,1 мс
• Время включения при 4 бар и 24 В
  0,8 мс
• Время включения при 4 бар и 48 В
  0,6 мс
• Время включения при 6 бар и 24 В в новых условиях
  0,9 мс
• Время выключения при 0,5 бар и 24 В
  0,5 мс
• Время выключения при 4 бар и 12 В
  0,4 мс
• Время выключения при 4 бар и 24 В
  0,4 мс
• Время выключения при 4 бар и 48 В
  0,4 мс
• Время выключения при 6 бар и 24 В в новых условиях
  0,4 мс
• Допуска на время включения
  +/-15 %
• Допуска на время выключения
  +15 %/-25 %
• Количество линий и позиций
  2/2 лин./поз.
• Максимальная частота переключения
  1.000 Гц
• Направление потока
  Нереверсивный
• Питание пилота
  Внешнее
• Присоединение
  4 мм
• Рабочий цикл
  100 %
• Ручное дублирование
  Нет
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пневматический
• Тип управления
  Электропневматическое
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальная допустимая температура поверхности катушки
  +120 °С
• Максимальное рабочее давление
  6 бар
• Минимальное рабочее давление
  0,5 бар
• Ограничение температуры окружающей и рабочей среды
  Относительно частоты переключения
• Положение при сборке
  Любое
• Примечание по работе
  Не работать без расхода
• Примечание по рабочей среде
  Операция смазывания невозможна
• Примечание по рабочему напряжению
  Только с кабелем MHJ9-KMH
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +60 °C
• Температура хранения
  От -20 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения
  DC - От 12 до 53 В
• Класс защиты
  IP40
• Количество контактов
  2-пин
• Мощность переключения
  2,88 Вт
• Мощность удержания
  2,88 Вт
• Рабочее напряжение катушки
  24 В DC
• Сопротивление катушки
  2,5 Ом
• Тип электрического подключения
  Разъем KMH
