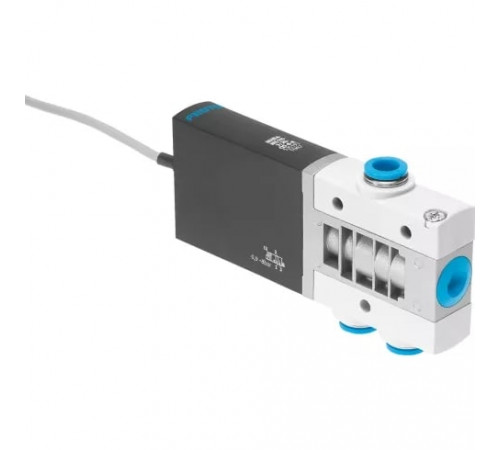

Распределитель с электромагнитным управлением Festo MHE4-MS1H-3/2G-QS-8-K

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  270 г
• Высота
  62,4 мм
• Длина
  114,6 мм
• Длина кабеля
  2,5 м
• Монтажный шаг
  24 мм
• Присоединение выхлопа
  8 мм
• Тип конструкции
  Переливной тарельчатый клапан
• Тип крепления
  Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  4 мм
• Ширина
  18 мм

Основные характеристики

• Артикул
  525193
• Группа
  Быстродействующие
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MHE4
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Цинк
• Материал оплетки кабеля
  PUR (Полиуретан)
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  3,5 мс
• Время отключения
  3,5 мс
• Дополнительные функции
  Защита от искр; Снижение тока удержания; Защитный кожух
• Допуска на время включения
  +10 % / -30 %
• Допуска на время выключения
  +10 % / -40 %
• Замер времени переключения с частотой 1 Гц и выше
  0,3 мс
• Количество линий и позиций
  3/2 лин./поз.
• Максимальная частота переключения
  210 Гц
• Максимальный стандартный расход
  400
• Направление потока
  Реверсивный с ограничениями
• Питание пилота
  Внешнее
• Присоединение
  8 мм
• Рабочий цикл
  100 %
• Ручное дублирование
  Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Защищен от смены полярности
  Биполярный
• Максимальное рабочее давление
  8 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
• Рабочее давление, реверсивное
  От -0,9 до 1 бар
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65
• Мощность переключения
  8,5 Вт
• Мощность удержания
  2,125 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип катушки
  ZC
• Тип электрического подключения
  Кабель
