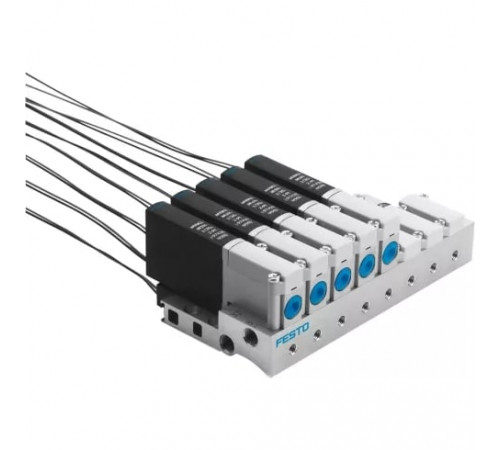

Распределитель с электромагнитным управлением Festo MHA2-M1H-3/2G-2-K

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  60 г
• Длина кабеля
  2,5 м
• Монтажный шаг
  14 мм
• Тип конструкции
  Переливной тарельчатый клапан
• Тип крепления
  На монтажной плите
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Условный проход
  2 мм
• Ширина
  10 мм

Основные характеристики

• Артикул
  196120
• Группа
  Для специфических применений
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MHA2
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Цинк
• Материал оплетки кабеля
  PUR (Полиуретан)
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  7 мс
• Время отключения
  3,5 мс
• Количество линий и позиций
  3/2 лин./поз.
• Максимальная частота переключения
  130 Гц
• Максимальный стандартный расход
  100
• Направление потока
  Реверсивный с ограничениями
• Питание пилота
  Внешнее
• Рабочий цикл
  100 %
• Ручное дублирование
  Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
• Рабочее давление, реверсивное
  От -0,9 до 1 бар
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +40 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65
• Мощность переключения
  2,8 Вт
• Мощность удержания
  2,8 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип электрического подключения
  Кабель
