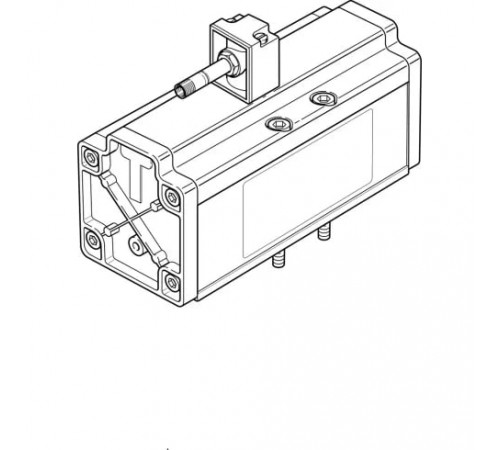

Распределитель с электромагнитным управлением Festo MFH-5/2-D4

Массо-габаритные и монтажные характеристики

• Вес
  2230 г
• Выхлоп пилота, канал 82
  Не направленный
• Выхлоп пилота, канал 84
  Не направленный
• Монтажный шаг
  82 мм
• Присоединение выхлопа
  3/4
• Тип конструкции
  Золотниковый
• Тип крепления
  Соединительная плита
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  18 мм
• Ширина
  76 мм

Основные характеристики

• Артикул
  546034
• Группа
  Стандартные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  MFH
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминий
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Стандарты

• Соответствует стандарту
  ISO 5599-1
• Стандарт присоединения
  ISO 5599-1

Технические характеристики

• Время включения
  120 мс
• Время отключения
  160 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальный стандартный расход
  6000 л/мин
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение
  3/4
• Размер плиты
  4 мм
• Ручное дублирование
  С принадлежностями, с защелкой
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пневматический
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  16 бар
• Минимальное рабочее давление
  3 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая среда
  Сжатый воздух с очисткой 40 мкм
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +50 °C

Электрические характеристики

• Класс защиты
  IP65
• Мощность переключения
  12 Вт
• Мощность удержания
  12 Вт
• Рабочее напряжение катушки
  48 В DC
• Тип катушки
  F (+155 °C)
