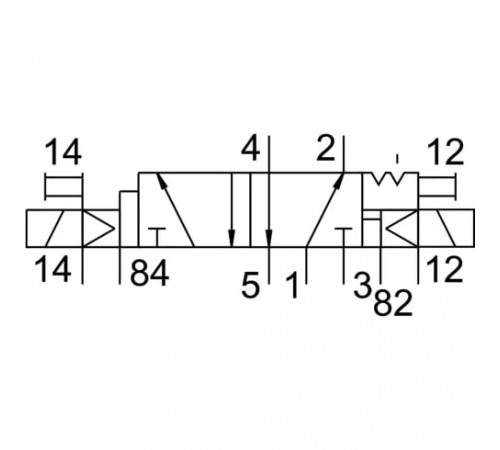

Распределитель с электромагнитным управлением Festo JMFDH-5-1/8-EX

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Нет

Массо-габаритные и монтажные характеристики

• Вес
  260 г
• Выхлоп пилота, канал 82
  M5
• Выхлоп пилота, канал 84
  M5
• Монтажный шаг
  27 мм
• Присоединение выхлопа
  1/8
• Присоединение комплектующих
  Наружная резьба
• Присоединение продувочного канала
  M5
• Тип конструкции
  Тарельчатое седло
• Тип крепления
  На коллекторной плите; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  5 мм
• Ширина
  26 мм

Основные характеристики

• Артикул
  536193
• Группа
  Универсальные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  JMFDH
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)

Технические характеристики

• Время переключения
  16 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальная частота переключения
  16 Гц
• Максимальный стандартный расход
  600
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  3700 мкс
• Питание пилота
  Внутреннее
• Позитивный тестовый импульс с логикой 0
  2200 мкс
• Присоединение
  1/8
• Ручное дублирование
  Защелкиваемый
• Тип действия
  Бистабильный
• Тип пилотного управления
  Непрямого действия
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -5 °C ≤ Ta ≤ +40 °C
• Взрывозащита типа (Газ)
  T4
• Взрывозащита типа (Пыль)
  130 °C
• Категория ATEX (Газ)
  II 2G
• Категория ATEX (Пыль)
  II 2D
• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  2,5 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +40 °C
• Температура хранения
  От -20 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP65
• Рабочее напряжение катушки
  24 В DC
• Тип катушки
  F (+155 °C)
