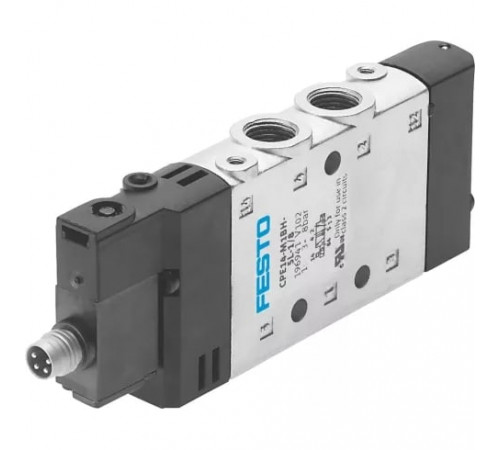

Распределитель с электромагнитным управлением Festo CPE14-M1CH-5L-1/8

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да
• Идентификация позиции распределителя
  Держатель табличек

Массо-габаритные и монтажные характеристики

• Вес
  95 г
• Высота
  40,3 мм
• Выхлоп пилота, канал 82
  M3
• Выхлоп пилота, канал 84
  M3
• Длина
  119,8 мм
• Максимальный момент затяжки разъема
  0,4 Нм
• Монтажный шаг
  14 мм
• Подвод пилотного воздуха 12
  M3
• Подвод пилотного воздуха 14
  M3
• Присоединение выхлопа
  1/8
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Золотниковый
• Тип крепления
  Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  6 мм
• Ширина
  14 мм

Основные характеристики

• Артикул
  550237
• Группа
  Универсальные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  CPE14
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  24 мс
• Время отключения
  32 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальный стандартный расход
  800
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  900 мкс
• Питание пилота
  Внутреннее
• Позитивный тестовый импульс с логикой 0
  1200 мкс
• Присоединение
  1/8
• Рабочий цикл
  100 %
• Ручное дублирование
  С принадлежностями, с защелкой; Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пневматический
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  3 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  -15 %/+10 %
• Класс защиты
  IP65 IP67 по IEC 60529 с розеткой
• Количество контактов
  4-пин
• Мощность переключения
  1,28 Вт
• Мощность удержания
  1,28 Вт
• Рабочее напряжение катушки
  24 В DC
• Электрическое подключение
  M8x1
