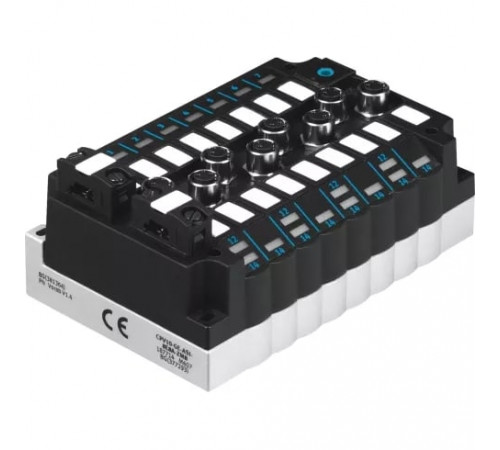

Электрический интерфейс Festo CPV10-GE-ASI-8E8A-Z-M8-CE

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:ASi: режим работы AS interface; Aux/Pwr: питание AS interface; Неисправность: ошибка AS interface, Светодиоды, относящиеся к продукту:0…7: статус переключения на входах; 12/14: состояние переключения распределителя (на распределителе), Уровень переключения:Сигнал 0: = 11 В, Интерфейс Fieldbus:AS interface: разъем плоского кабеля; Напряжение нагрузки: разъем плоского кабеля, Код продукта:ID-Code: ID=Ah, ID1=7h, ID2=7h; IO-Code: 7h; Профиль: S-7.A.7, Потребление тока при питании от разъема AS interface и нагрузки:Входы: 200 мА; Электроника: 40 мА; Распределители: 240 мА (зависит от типа распределителя)

Основные характеристики

• Артикул
  552560
• Группа
  Электрические модули
• Наименование
  Электрический интерфейс
• Производитель
  Festo
• Серия товара
  CPV10
• Тип оборудования
  Принадлежности

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  PA (Полиамид) с армированием
• Материал уплотнения
  CR (Хлоропреновый каучук); NBR (Бутадиен-нитрильный каучук)

Технические характеристики

• Время передачи сигнала, входы
  3 мс
• Вход логической схемы
  PNP (положительное переключение)
• Входные характеристики
  По IEC 1131-2, тип 02
• Диагностика
  Короткое замыкание/перегрузка, входы
• Диапазон адресации
  1A ... 31A (0); 1B ... 31B; Настройка с помощью адресное устройства AS interface
• Максимальное количество входов
  8
• Максимальное количество распределителей
  8
• Максимальное количество электромагнитных катушек
  8
• Номинальное рабочее напряжение DC, AS-интерфейс
  26,5 В
• Оптимальное решение для
  CPV; CPA
• Остаточный дребезг, AS interface
  20 mVss
• Остаточный дребезг, напряжение нагрузки
  4 Vss
• Примечание, напряжение нагрузки
  Через подключение напряжения нагрузки (24 В DC)
• Рабочее напряжение DC, AS интерфейс
  ОТ 26,5 до 31,6 В
• Число slave-устройств на устройство
  2
• Электрическая изоляция, интерфейс fieldbus
  Оптопара

Условия эксплуатации

• Защищен от смены полярности
  Для подключения всех рабочих напряжений
• Относительная влажность воздуха
  0 % - 95 % (без образования конденсата)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP65 в собранном состоянии
• Номинальное напряжение
  24 В DC
• Электрическое подключение
  Кабель с разъемом
