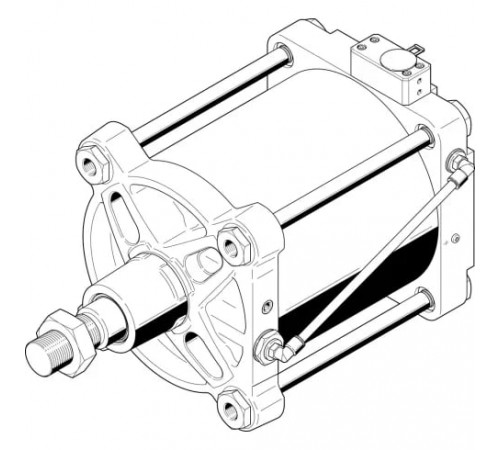

Линейный привод Festo DFPI-250-ND2P-E-NB3P

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Теоретическое усилие при 6 бар, обратный ход
  28274 Н
• Теоретическое усилие при 6 бар, прямой ход
  29452 Н

Интерфейс

• Максимальная длина линии
  15 м

Массо-габаритные и монтажные характеристики

• Базовый вес на 0 мм хода
  31100 г
• Дополнительный вес на 10 мм хода
  358 г
• Дополнительный коэффициент массы на 10 мм хода
  134 г
• Перемещаемая масса при ходе 0 мм
  9300 г
• Тип конструкции
  Шток, Корпус цилиндра
• Тип крепления
  По ISO 15552

Основные характеристики

• Артикул
  2210666
• Группа
  Линейные
• Наименование
  Линейный привод
• Производитель
  Festo
• Серия товара
  DFPI
• Тип оборудования
  Приводы

Особенности материалов

• Материал винта фланца
  Легированная сталь, нержавеющая
• Материал винтов
  Сталь с покрытием, Легированная сталь, нержавеющая
• Материал гайки
  Легированная сталь, нержавеющая
• Материал колбы цилиндра
  Алюминиевое литье с глубоким анодированием
• Материал концевых крышек
  Алюминиевый сплав с покрытием
• Материал нижней крышки
  Алюминий
• Материал подшипника штока
  Спеченная бронза
• Материал скребка штока
  NBR (Бутадиен-нитрильный каучук)
• Материал статического уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Материал уплотнения поршня
  NBR (Бутадиен-нитрильный каучук)
• Материал шпильки
  Легированная сталь, нержавеющая

Стандарты

• Соответствует стандарту
  ISO 15552

Технические характеристики

• Гистерезис
  0,33 мм
• Демпфирование
  Без демпфирования
• Диаметр поршня
  250 мм
• Метод измерения
  Потенциометр
• Минимальный ход
  40 мм
• Независимая линейность
  ±0,04 %
• Номинальное рабочее давление
  6 бар
• Определение позиции
  Со встроенным датчиком перемещения
• Оптимальное решение для
  Процесс техники
• Повторяемость
  0,12 мм
• Потребление воздуха при возврате на 10 мм хода
  3,299 л
• Потребление воздуха при выдвижении на 10 мм хода
  3,436 л
• Присоединение 2
  8 мм
• Размер привода
  250
• Ход
  990 мм

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -20°C ≤ Ta ≤ +60°C
• Взрывозащита типа (Газ)
  c T4 X
• Взрывозащита типа (Пыль)
  c 120°C X
• Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82
  Испытан в соответствии с уровенем опасности 2
• Категория ATEX (Газ)
  II 2G
• Категория ATEX (Пыль)
  II 2D
• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  3 бар
• Относительная влажность воздуха
  5 % - 100 % (без образования конденсата)
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  3 - Высокая стойкость к коррозии
• Стойкость к вибрации по DIN/IEC 68, части 2 - 6
  Испытан в соответствии с уровенем опасности 2
• Температура окружающей среды
  От -20 °C до +80 °C
• Температура хранения
  От -20 °C до +80 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 0 до 15 В DC
• Класс защиты
  IP65, IP67, IP69K, NEMA 4
• Максимальное рабочее напряжение
  15 В DC
• Максимальный пульсирующий ток щетки
  10 мА
• Рекомендованный ток щетки
  < 0,1 мкА
• Электрическое подключение
  3-пин, Прямой штекер / Клеммы с винтом
