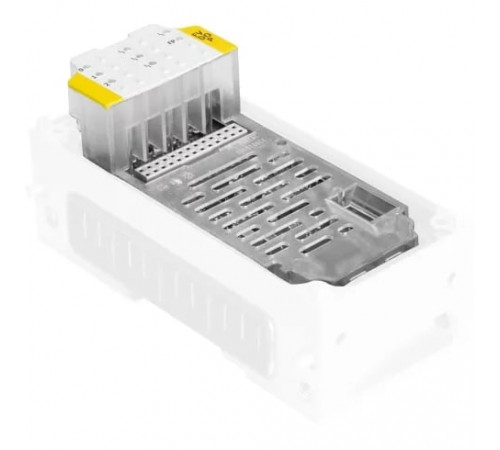

Выходной модуль Festo CPX-FVDA-P2

Дополнительные характеристики

• Уровень представления (PL)
  Компонент безопасности категория 3, уровень представления е
• Функция безопасности
  Безопасное отключение напряжения питания для распределителей

Интерфейс

• Максимальная длина линии
  200 м

Массо-габаритные и монтажные характеристики

• Количество выходов
  2
• Размеры W x L x H
  (вкл.связывающий блок и разъем), 50 мм x 107 мм x 55 мм

Основные характеристики

• Артикул
  1971599
• Группа
  Для CPX
• Наименование
  Выходной модуль
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием; PC (Поликарбонат)

Стандарты

• Сертификационный департамент
  TUV Rhld 01/205/5294.01/18

Технические характеристики

• Возможность отказов в час [1/ч]
  1×10-9
• Диагностика
  - Обрыв кабеля по каналу, - Короткое закание/перегрузка канала, - Перекрестное замыкание, - Перенапряжение клапанов
• Допустимая нагрузка на функциональное заземление
  400 нФ
• Защита (при коротком замыкании)
  Внутренний электронный защитный предохранитель для канала
• Максимальное время реакции для команды выключения
  F_WD_TIME + 23 ms
• Максимальное количество адресов для входов
  6 байт
• Максимальное количество адресов для выходов
  6 байт
• Максимальное электропитание на каждый канал
  1,5 A
• Максимальный суммарный ток на каждый модуль
  5 A
• Параметры конфигурации
  Диагностическое действие; Контроль обрыва провода / канала
• Примечание по выходам
  2 внешних выхода; 1 внутренний канал для отключения электропитания распределителя
• Светодиодные индикаторы
  - 1 Безаварийный протокол активен, - 1 группа диагностики, - 3 Канальная диагностика, - 3 Статус канала
• Собственное потребление тока при рабочем напряжении
  Типично 25 мА (питание для электроники), Типично 65 мА (питание нагрузки для распределителя)
• Цифровые выходы
  РМ переключение
• Электрическая развязка канал, внутренняя шина
  Да, при промежуточном питании
• Электрическая развязка, канал-канал
  Нет

Условия эксплуатации

• Сопротивление коррозии
  1 - Низкая стойкость к коррозии, (встроенные)
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C
• Уровень целостности безопасности (SIL)
  Безопасное отключение/SIL3

Электрические характеристики

• Допустимые колебания напряжения
  -15 % / +20 %
• Класс защиты
  В зависимости от блока подсоединений
• Номинальное рабочее напряжение DC
  24 В DC
• Остаточная пульсация
  2 Vpp внутри диапазона напряжения
