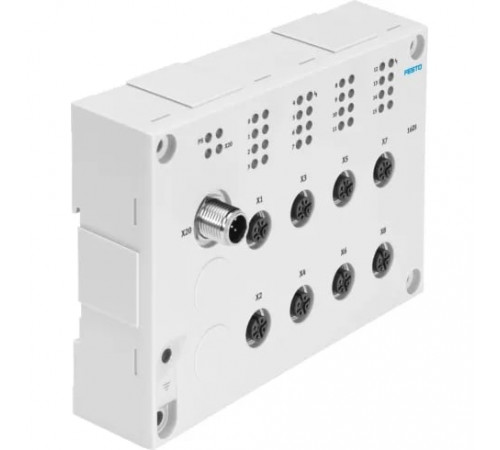

Входной модуль Festo CTSL-D-16E-M12-5

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:X20: I-Port / IO-Link, Уровень переключения:Сигнал 0: <= 5 V, Сигнал 1: >= 11 V

Интерфейс

• IO-Link, минимальное время цикла
  Device 3,2 мс
• IO-Link, протокол
  Device V 1.0
• IO-Link, режим связи
  COM2 (38,4 кБод), COM3 (230,4 кБод)
• IO-Link, способ присоединения
  Устройство, 5-пиновый
• IO-Link, тип порта
  B
• IO-Link, число портов
  1
• IO-Link, ширина данных процесса IN
  2 байт
• Протокол
  I-Port; IO-Link

Массо-габаритные и монтажные характеристики

• Вес
  250 г
• Размеры W x L x H
  143 мм x 103 мм x 32 мм
• Тип крепления
  Опция, Со сквозным отверстием, С верхней рейкой

Основные характеристики

• Артикул
  1387359
• Группа
  Для CTEU
• Наименование
  Входной модуль
• Производитель
  Festo
• Серия товара
  CTSL

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием
• Материал крышки
  PA (Полиамид) с армированием

Технические характеристики

• Время колебаний на входе
  3 мс (0.5 мс, 10 мс, 20 мс, параметрируемый)
• Вход логической схемы
  PNP (положительное переключение)
• Входные характеристики
  IEC1131-T2
• Защита (при коротком замыкании)
  Внутренняя защита электроники с помощью плавких предохранителей в каждой группе
• Максимальное количество входов
  16
• Максимальный суммарный ток на каждый модуль
  1,2 A
• Потребление тока при номинальном рабочем напряжении, логика
  ≤ 35 мА
• Светодиоды, относящиеся к продукту
  - 1 л.с. Мощность рабочего напряжения, - 16 канала с определение статуса, - 2 групповая диагностика
• Скорость передачи данных (бод)
  38,4 кбит/с, 230,4 кбит/с
• Электрическая развязка, канал-канал
  Нет

Условия эксплуатации

• Защищен от смены полярности
  Для рабочего напряжения
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
• Электрическое подключение
  8х разъемов, M12, 5-пин
