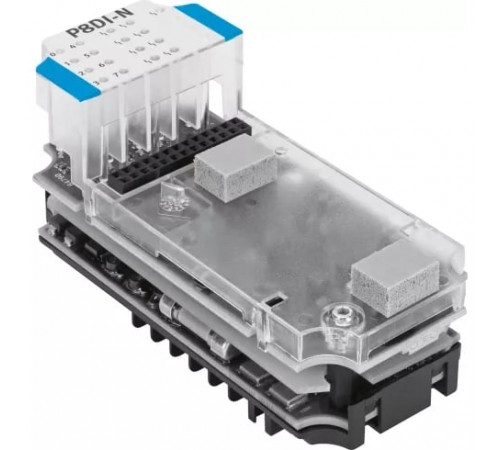

Входной модуль Festo CPX-P-8DE-N-IS

Интерфейс

• Максимальная длина линии
  200 м

Массо-габаритные и монтажные характеристики

• Вес
  100 г
• Монтажный шаг
  50 мм
• Размеры W x L x H
  (вкл.связывающий блок и разъем), 50 мм x 107 мм x 70 мм
• Тип крепления
  На соединительном модуле CPX-M-GE..

Основные характеристики

• Артикул
  565934
• Группа
  Для CPX-P
• Наименование
  Входной модуль
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием; PC (Поликарбонат)

Стандарты

• Сертификационный департамент
  DNV 15.0192 X, IECEx ZLM 12.0007 X, ZELM 12 ATEX 0500 X
• Сертификация взрывозащиты за пределами Евросоюза
  EPL Da (BR), EPL Da (IEC-EX), EPL Ga (BR), EPL Ga (IEC-EX)

Технические характеристики

• Время колебаний на входе
  3 мс (0 мс, 10 мс, 20 мс, параметризуемые)
• Входные характеристики
  По EN 60947-5-6
• Диагностика
  - Обрыв кабеля по каналу, - Нарушение граничных значений по каналу, - Короткое замыкание на канал, - Ошибка параметризации
• Дополнительные функции
  Измерение частоты, Работа счетчика
• Защита (при коротком замыкании)
  На канал
• Количество входов
  8
• Максимальная внешняя емкость
  3 мкФ
• Максимальная внешняя индуктивность
  125 мГн
• Максимальная мощность выхода
  42 мВт
• Параметры конфигурации
  Формат данных; Время задержки входа на канал; Функция входа на канал; Заменяемое значение в случае диагностики на канал; Время удлиннения сигнала на канал; Время счета на канал; Мониторинг граничных значений на канал; Мониторинг короткого замыкания на канал; Мониторинг параметров; Конфигурация счетчика на канал; Верхняя граница на канал; Нижнее граничное значение на канал; Контроль обрыва провода / канала
• Поддержание напряжения питания при сбое
  20 мс
• Светодиодные индикаторы
  - 1 группа диагностики, - 8 каналов с диагностикой, - 8 каналов с определение статуса
• Собственное потребление тока при рабочем напряжении
  Типично 75 мА
• Уровень переключения
  По EN 60947-5-6
• Электрическая развязка канал, внутренняя шина
  Да
• Электрическая развязка, канал-канал
  Нет
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  -5°C ≤ Ta ≤ +70°C
• Взрывозащита типа (Газ)
  [Ex ia Ga] IIC
• Взрывозащита типа (Пыль)
  [Ex ia Da] IIIC
• Защищен от смены полярности
  Для рабочего напряжения
• Категория ATEX (Газ)
  II (1) G
• Категория ATEX (Пыль)
  II (1) D
• Относительная влажность воздуха
  95 % (без образования конденсата)
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 25 %
• Класс защиты
  В зависимости от блока подсоединений
• Максимальное выходное напряжение
  10 В
• Максимальный выходной ток
  16,8 мА
• Номинальное рабочее напряжение DC
  24 В DC
• Остаточная пульсация
  0,4 Vss
