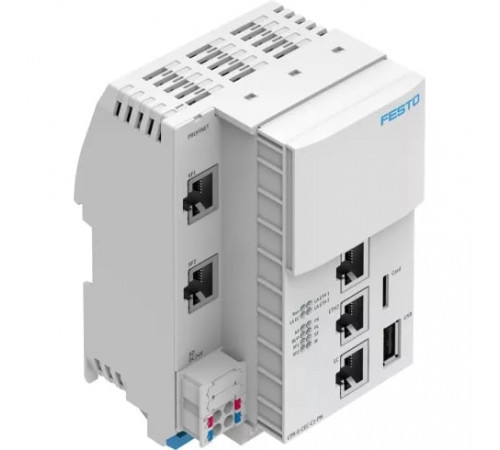

Управление Festo CPX-E-CEC-C1-PN

Default

• Технические характеристики
  Элементы управления:DIP переключатель для ПУСКА/ОСТАНОВА, Опционально: устройство управления CDSB, Выбор IP адресов:DHCP, Через CoDeSys, Опционально: с помощью устройства управления CDSB

Массо-габаритные и монтажные характеристики

• Вес
  288 г
• Высота
  82,5 мм
• Длина
  124,3 мм
• Монтажный шаг
  18,9 мм
• Тип крепления
  С верхней рейкой
• Ширина
  113,8 мм

Основные характеристики

• Артикул
  4252741
• Группа
  Для CPX-E
• Наименование
  Управление
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Стандарты

• Защита от прямого и непрямого контакта
  PELV
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• CPU данные
  512 MB RAM; Dual Core 766 MHz
• Ethernet интерфейс, количество контактов/проводов
  8
• Fieldbus интерфейс 2, количество контактов/проводов
  8
• Fieldbus интерфейс 2, протокол
  EtherCAT Master
• Fieldbus интерфейс 2, скорость передачи
  100 Мбит/с
• Fieldbus интерфейс 2, технология подключения
  RJ45
• Fieldbus интерфейс 2, тип подключения
  Розетка разъема
• Fieldbus интерфейс 2, функция
  Шинное подключение, передача
• Fieldbus интерфейс, количество контактов/проводов
  8
• Fieldbus интерфейс, протокол
  PROFINET IO
• Fieldbus интерфейс, технология подключения
  RJ45
• Fieldbus интерфейс, тип подключения
  2х разъем
• Время обработки
  Примерно 200 мс/1 к операторов
• Диагностика с помощью светодиодов
  Force mode, Ошибки сети, Статус сети инжинирингового канала 1, Статус сети инжинирингового канала 2, Статус сети EtherCAT®, Статус сети канал 1, Статус сети канал 2, Run, Питание электроники/датчиков, Питание нагрузки, Системная ошибка, Требуется обслуживание
• Дополнительные функции
  CODESYS V3
• Допустимые отклонения напряжения для электроники/датчиков
  ± 25 %
• Интерфейс Ethernet, протокол
  EasyIP, Modbus TCP, TCP/IP
• Интерфейс Ethernet, скорость передачи
  10 Мбит/с, 100 Мбит/с
• Интерфейс Ethernet, технология подключения
  RJ45
• Интерфейс Ethernet, тип подключения
  2х разъем
• Интерфейс Ethernet, функция
  диагностика, Switch
• Интерфейс USB
  USB 2.0
• Интерфейс промышленной шины, гальваническая развязка
  Да
• Интерфейс промышленной шины, скорость обмена данными
  100 Мбит/с
• Максимальная мощность электропитания
  8 A
• Максимальное количество адресов для входов
  512 байт
• Максимальное количество адресов для выходов
  512 байт
• Максимальное количество модулей
  10
• Номинальное рабочее напряжение DC для электроники/датчиков
  24 В DC
• Носитель информации
  Micro SD <= 32 GB, USB-Stick <= 32 GB
• Память программы
  12 Мб программы пользователя
• Параметры модуля
  Подключение сигнальных каналов; Диагностика пониженного напряжения; Предупреждения о пониженном напряжении на канал; Представление значения процесса аналоговых модулей
• Питание, диаметр провода
  0,2 - 1,5 мм²
• Питание, примечание по диаметру провода
  0,2 - 2,5 мм²
• Питание, функция
  Электроника и датчики
• Поддержание напряжения питания при сбое
  20 мс
• Поддержка конфигурации
  Блок управления CDSB; CODESYS V3; GSDML файл
• Потребление собственного тока при номинальном рабочем напряжении
  typ. 150 мА
• Примечание по окружающей температуре
  -5 - 60 °C для вертикального монтажа
• Программное обеспечение
  CODESYS provided by Festo
• Промышленная шина, интерфейс
  Ethernet
• Системные параметры
  Память диагностики, Отказоустойчивая реакция, Старт системы
• Флаги
  120 кБ остаточных данных, Изменяемая концепция CoDeSys
• Функциональные модули
  Читать диагностику модуля CPX, Статус диагностики CPX, Копировать трассу диагностики CPX, И другие
• Электропитание, количество контактов/проводов
  4
• Электропитание, технология подключения
  Пружинная клемма
• Электропитание, тип подключения
  Клеммная колодка

Условия эксплуатации

• Относительная влажность воздуха
  95 % (без образования конденсата)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP20
• Номинальное рабочее напряжение DC
  24 В DC
