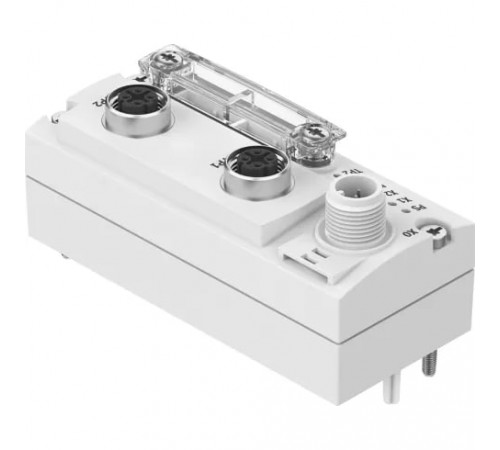

Шинный узел Festo CTEU-EP

Default

• Технические характеристики

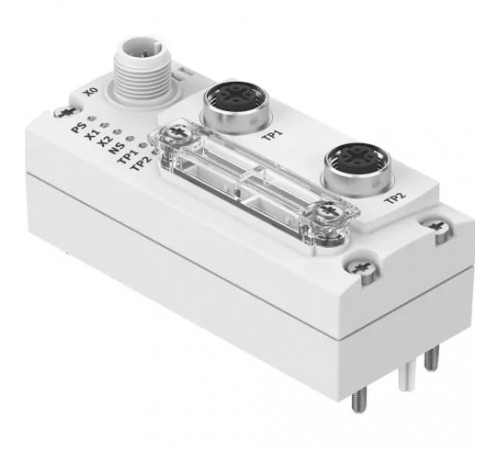

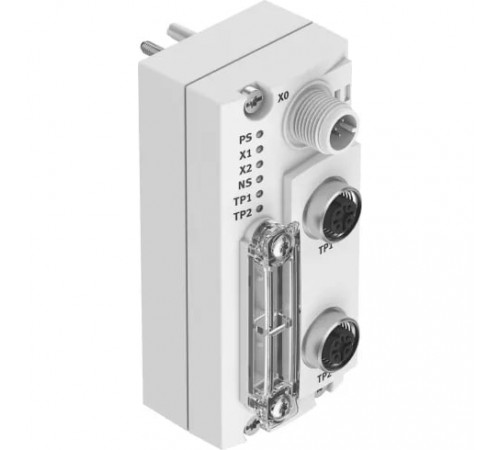

  Светодиоды, относящиеся к шине:NS: Статус сети, TP1: сеть активна, порт 1, TP2: сеть активна, порт 2, Светодиоды, относящиеся к продукту:PS: рабочее напряжение для электроники и питания нагрузки, Х1: Системный статус модуля I канал 1, Х2: Системный статус модуля I канал 2

Интерфейс

• Протокол
  EtherNet/IP; Modbus TCP

Массо-габаритные и монтажные характеристики

• Вес
  98 г
• Высота
  91 мм
• Длина
  40 мм
• Ширина
  54,3 мм

Основные характеристики

• Артикул
  2798071
• Группа
  Для пневмоостровов
• Наименование
  Шинный узел
• Производитель
  Festo
• Серия товара
  CTEU

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Технические характеристики

• Внутреннее время цикла
  1 мс на 1 байт данных пользователя
• Диагностика
  - Ошибка связи, - Системная диагностика, - Низкое напряжение
• Дополнительные функции
  AddressConflictDetection (ACD), -Ацикличный доступ к данным через "Подробное Сообщение", - EtherNet/IP Quickconnect, IP адресация через DHCP, DIL переключатели, fieldbus или FFT, Integrated Switch, - Ringtopologie (DLR), SNMP, Стартовая параметризация в нормальном тексте через fieldbus, Статус системы может быть отображен с использованием данных процесса, Web servers
• Интерфейс Fieldbus
  2x розетка, M12x1, 4-пин, D-кодировка
• Максимальная мощность электропитания
  4 A
• Максимальное количество адресов для входов
  64 байт
• Максимальное количество адресов для выходов
  64 байт
• Параметры конфигурации
  Диагностическое действие; Защита от ошибок и ложной реакции
• Поддержка конфигурации
  EDS файл
• Скорость передачи данных (бод)
  10/100 Мбит/с
• Собственное потребление тока при рабочем напряжении
  Typ. 65 мА
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
