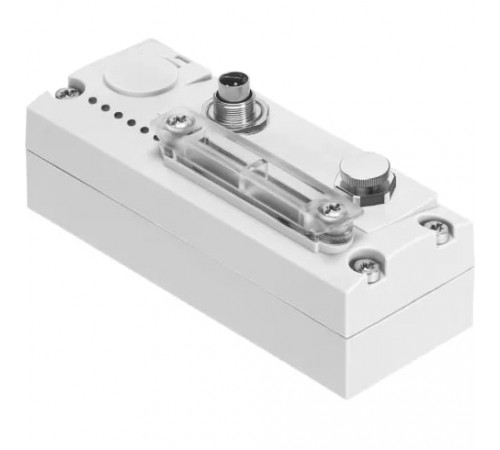

Шинный узел Festo CTEU-CP

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:RUN: связь в порядке, Светодиоды, относящиеся к продукту:PS: рабочее напряжение для электроники и питания нагрузки, Х1: Системный статус модуля I канал 1, Х2: Системный статус модуля I канал 2

Интерфейс

• Протокол
  CPI-B

Массо-габаритные и монтажные характеристики

• Вес
  105 г
• Монтажный шаг
  40 мм
• Размеры W x L x H
  40 мм x 91 мм x 50 мм
• Тип крепления
  на электрической соединительной пластине, на электрическом соединении

Основные характеристики

• Артикул
  2149714
• Группа
  Для пневмоостровов
• Наименование
  Шинный узел
• Производитель
  Festo
• Серия товара
  CTEU

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Технические характеристики

• Fieldbus интерфейс 2, количество контактов/проводов
  5
• Fieldbus интерфейс 2, технология подключения
  M9X0,5
• Fieldbus интерфейс 2, тип подключения
  Розетка разъема
• Fieldbus интерфейс 2, функция
  Шинное подключение, передача
• Fieldbus интерфейс, количество контактов/проводов
  5
• Fieldbus интерфейс, протокол
  CPI-B
• Fieldbus интерфейс, технология подключения
  M9X0,5
• Fieldbus интерфейс, тип подключения
  Разъем
• Внутреннее время цикла
  2 мс на 2 байта пользовательских данных
• Диагностика
  - Ошибка связи, - Системная диагностика, - Низкое напряжение
• Интерфейс промышленной шины, скорость обмена данными
  1000 кбит/с
• Максимальная мощность электропитания
  3,4 A
• Максимальное количество адресов для входов
  4 байт
• Максимальное количество адресов для выходов
  4 байт
• Параметры конфигурации
  Диагностическое действие; Безаварийный ответ
• Поддержание напряжения питания при сбое
  10 мс
• Поддержка конфигурации
  Нет
• Промышленная шина, интерфейс
  СР- монтажная система
• Собственное потребление тока при рабочем напряжении
  Обычно 50 мА.
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
