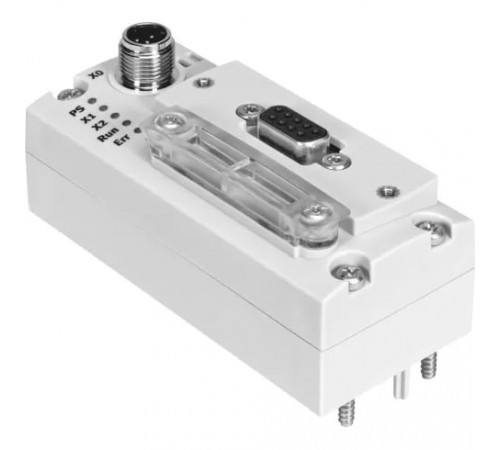

Шинный узел Festo CTEU-CC

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:ERR: ложная передача данных, Run: активация шины, Светодиоды, относящиеся к продукту:PS: рабочее напряжение для электроники и питания нагрузки, Х1: Системный статус модуля I канал 1, Х2: Системный статус модуля I канал 2

Интерфейс

• Протокол
  CC-Link

Массо-габаритные и монтажные характеристики

• Вес
  90 г
• Монтажный шаг
  40 мм
• Размеры W x L x H
  40 мм x 91 мм x 50 мм
• Тип крепления
  на электрической соединительной пластине, на электрическом соединении

Основные характеристики

• Артикул
  1544198
• Группа
  Для пневмоостровов
• Наименование
  Шинный узел
• Производитель
  Festo
• Серия товара
  CTEU

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Технические характеристики

• Fieldbus интерфейс, количество контактов/проводов
  9
• Fieldbus интерфейс, протокол
  CC-LINK®
• Fieldbus интерфейс, технология подключения
  Sub-D
• Fieldbus интерфейс, тип подключения
  Розетка разъема
• Внутреннее время цикла
  1 мс на 1 байт данных пользователя
• Диагностика
  - Ошибка связи, - Системная диагностика, - Низкое напряжение
• Дополнительные функции
  Статус системы может быть отображен с использованием данных процесса
• Интерфейс промышленной шины, гальваническая развязка
  Да
• Интерфейс промышленной шины, скорость обмена данными
  156 - 10000 кбит/с
• Максимальная мощность электропитания
  4 A
• Максимальное количество адресов для входов
  16 байт
• Максимальное количество адресов для выходов
  16 байт
• Параметры конфигурации
  Включение диагностики; Защита от ошибок и ложной реакции
• Питание, функция
  Электроника и нагрузка
• Прим.относительно fieldbus интерфейса
  Опционально технология подключения с принадлежностями; Open Style (screw terminal, 5-pin, degree of protection IP20)
• Промышленная шина, интерфейс
  Последовательный интерфейс
• Собственное потребление тока при рабочем напряжении
  Typ. 70 мА
• Электропитание, количество контактов/проводов
  5
• Электропитание, технология подключения
  M12x1, A-код в соответствии с EN 61076-2-101
• Электропитание, тип подключения
  Разъем
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
