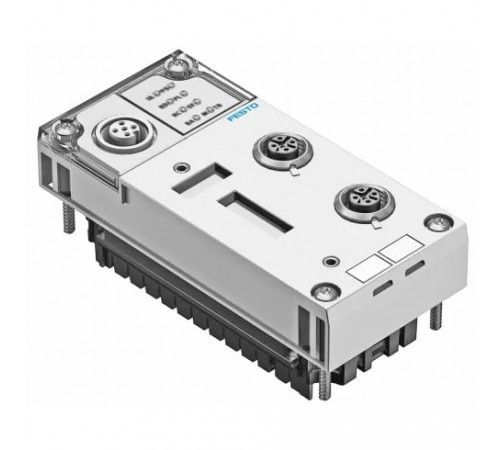

Шинный узел Festo CPX-FB36

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:MS: Статус модуля, NS: Статус сети, TP1: сеть активна, порт 1, TP2: сеть активна, порт 2, Светодиоды, относящиеся к продукту:M: модификация, параметризация, PL: питание нагрузки, PS: питание электроники, питание датчика, SF: системная ошибка

Интерфейс

• Протокол
  EtherNet/IP; Modbus TCP

Массо-габаритные и монтажные характеристики

• Вес
  125 г
• Высота
  49,4 мм
• Длина
  107,3 мм
• Ширина
  49,7 мм

Основные характеристики

• Артикул
  1912451
• Группа
  Для CPX
• Наименование
  Шинный узел
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием

Технические характеристики

• Диагностика
  По канально- и модульно-ориентированная диагностика, По канально-, По канально- и модульно-ориентированная диагностика, - Перенапряжение модулей, - Диагностическая память
• Дополнительные функции
  - EtherNet/IP Quickconnect, - Ringtopologie (DLR), -Ацикличный доступ к данным через "Подробное Сообщение", Нецикличные данные доступны через Ethernet, -IP адресация через DHCP,DIL переключатель или устройство оператора, Integrated Switch, Поканальная диагностика с помощью fieldbus., Стартовая параметризация в нормальном тексте через fieldbus, Статус системы может быть отображен с использованием данных процесса
• Интерфейс Fieldbus
  2x розетка, M12x1, 4-пин, D-кодировка
• Максимальное количество адресов для входов
  64 байт
• Максимальное количество адресов для выходов
  64 байт
• Параметры конфигурации
  Диагностическое действие; Безаварийный ответ; Управление по каналам; Характеристики холостого хода; Установка сигнала; Параметры системы
• Поддержка конфигурации
  EDS файл; L5K экспорт с CPX-FMT
• Скорость передачи данных (бод)
  10/100 Мбит/с
• Собственное потребление тока при рабочем напряжении
  Typ. 100 мА
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
