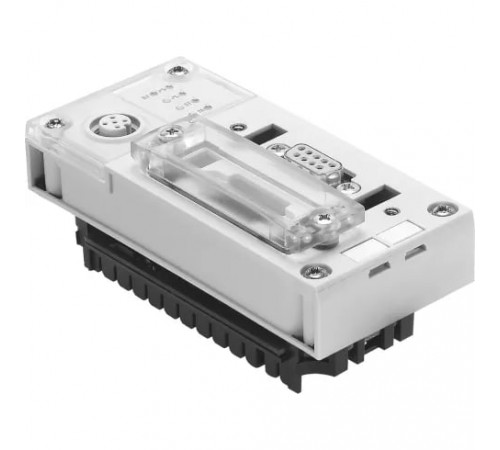

Шинный узел Festo CPX-FB13

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:BF: Ошибка шины, Светодиоды, относящиеся к продукту:M: модификация, параметризация, PL: питание нагрузки, PS: питание электроники, питание датчика, SF: системная ошибка, Типы коммуникации:DPV0: цикличная коммуникация, DPV1: Ацикличная связь

Интерфейс

• Протокол
  Profibus DP

Массо-габаритные и монтажные характеристики

• Вес
  115 г
• Высота
  107,3 мм
• Длина
  49,7 мм
• Ширина
  45,3 мм

Основные характеристики

• Артикул
  195740
• Группа
  Для CPX
• Наименование
  Шинный узел
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

• Диагностика
  По канально- и модульно-ориентированная диагностика, По канально-, По канально- и модульно-ориентированная диагностика, - Перенапряжение модулей, - Диагностическая память
• Дополнительные функции
  -Ацикличный доступ к данным через DPV1, Поканальная диагностика с помощью fieldbus., Стартовая параметризация в нормальном тексте через fieldbus, Статус системы может быть отображен с использованием данных процесса, Дополнительный диагностический интерфейс для модуля оператора
• Интерфейс Fieldbus
  2х М12х1, 5-полюсный, В-закодированный, Разъем Sub-D, 9-полюсный, Разъем Sub-D, для самостоятельного монтажа
• Максимальное количество адресов для входов
  64 байт
• Максимальное количество адресов для выходов
  64 байт
• Параметры конфигурации
  Диагностическое действие; Безаварийный ответ; Управление по каналам; Установка сигнала; Параметры системы
• Поддержка конфигурации
  Файл данных устройства
• Скорость передачи данных (бод)
  96 ... 12000 кбит/с
• Собственное потребление тока при рабочем напряжении
  Typ. 200 мА
• Элементы управления
  DIL переключатели

Условия эксплуатации

• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
