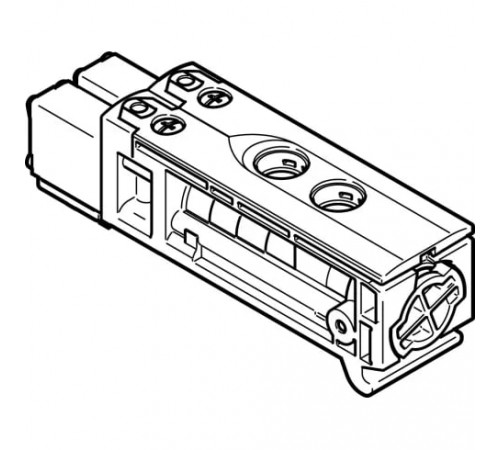

Распределитель с электромагнитным управлением Festo VUVB-ST12-B52-ZD-QX-1T1

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  57,1 г
• Подвод пилотного воздуха 14
  Монтажная плита
• Присоединение 5
  Монтажная плита
• Размер клапана
  24 мм
• Тип конструкции
  Тарельчатый клапан с функцией самоблокировки
• Тип крепления
  На монтажной плите
• Условный проход
  4 мм

Основные характеристики

• Артикул
  570910
• Группа
  Для пневмоостровов
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  VUVB
• Тип оборудования
  Распределители

Особенности материалов

• Материал каретки
  Алюминиевый сплав
• Материал корпуса
  PA (Полиамид) с армированием
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук); TPE-U (PU) (Термопластичный полиуретан)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время переключения
  10 мс
• Количество линий и позиций

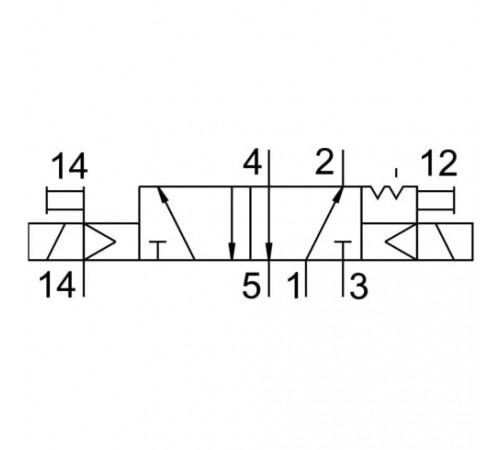

  5/2 лин./поз.
• Максимальный стандартный расход
  450
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  300 мкс
• Питание пилота
  Внешнее
• Позитивный тестовый импульс с логикой 0
  800 мкс
• Рабочий цикл
  100 %
• Ручное дублирование
  Защелкиваемый; Толкающий
• Тип действия
  Бистабильный
• Тип пилотного управления
  Непрямого действия
• Тип управления
  Электромагнитное
• Уровень звукового давления
  85 дБ(А)
• Функция быстрого выхлопа
  Не дросселируемый

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  2,8 бар
• Пилотное давление
  2,8 - 8 бар
• Положение при сборке
  Любое
• Примерное указание по рабочему давлению
  От 0 до 8 бар с внешним питанием пилотов
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +60 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65
• Мощность катушки
  1 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип электрического подключения
  Через коллектор
