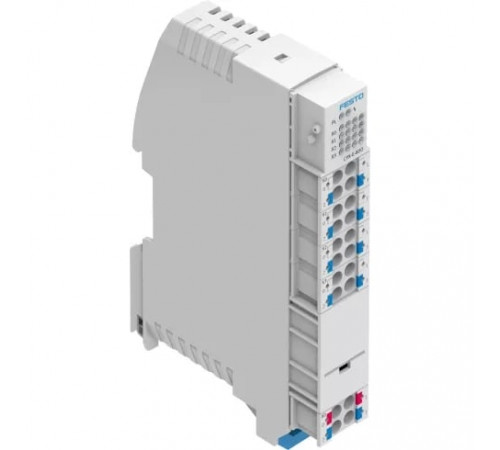

Модуль дискретных выходов Festo CPX-E-8DO

Массо-габаритные и монтажные характеристики

• Вес
  93 г
• Высота
  77 мм
• Длина
  124,3 мм
• Количество выходов
  8
• Монтажный шаг
  18,9 мм
• Тип крепления
  С верхней рейкой
• Ширина
  23,2 мм

Основные характеристики

• Артикул
  4080491
• Группа
  Для CPX-E
• Наименование
  Модуль дискретных выходов
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид)

Стандарты

• Защита от прямого и непрямого контакта
  PELV
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Внутреннее потребление тока при номинальном рабочем напряжении н
  Типично 34 мА
• График характеристики, выходы
  по IEC 61131-2, тип 0.5
• Диагностика по шине
  Ошибка модуля, Короткое замыкание/перегрузка на выходе, Пониженное напряжение питания нагрузки
• Диагностика с помощью светодиодов
  Ошибка на канал, Ошибка на модуль, Статус на канал
• Допустимое колебание напряжения, выходы
  ± 25 %
• Защита (при коротком замыкании)
  Внутренний электронный защитный предохранитель для канала
• Максимальное количество адресов для выходов
  1 байт
• Максимальный остаточный ток выхода на модуль
  4 A
• Номинальное рабочее напряжение, DC выходы
  24 В DC
• Параметры канала
  Силовой канал х
• Параметры модуля
  Диагностика пониженного напряжения питания нагрузки; Поведение после короткого замыкания / перегрузки; Диагностика короткого замыкания на выходе
• Питание, диаметр провода
  0,2 - 1,5 мм²
• Питание, примечание по диаметру провода
  0,2 - 2,5 мм²
• Примечание по окружающей температуре
  -5 - 60 °C для вертикального монтажа
• Цифровые выходы
  PNP (положительное переключение)
• Электрическая развязка канал, внутренняя шина
  Да
• Электрическая развязка, канал-канал
  Нет
• Электрическое подключение для выхода, примечание по сечению пров
  0.2 - 2.5 мм² для гибких проводников без концевых втулок для проводов
• Электрическое подключение для выхода, сечение провода
  0,2 ... 1,5 мм²
• Электрическое подключение, выход, количество контактов/проводов
  4
• Электрическое подключение, выход, тип присоединения
  4х клеммные колодки
• Электрическое подключение, выход, функция
  цифровой выход
• Электрическое присоединение, выход, технология подключения
  Пружинная клемма
• Электропитание, количество контактов/проводов
  4
• Электропитание, технология подключения
  Пружинная клемма
• Электропитание, тип подключения
  Клеммная колодка

Условия эксплуатации

• Относительная влажность воздуха
  95 % (без образования конденсата)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP20
