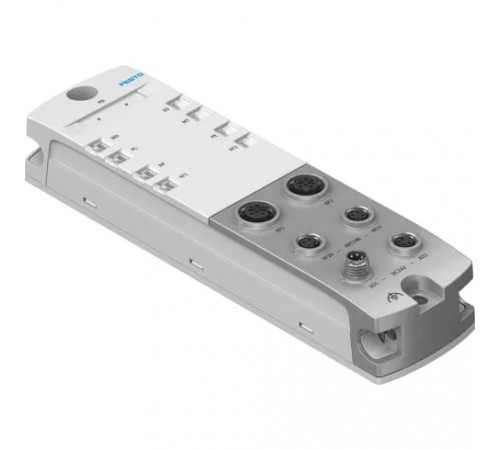

Интерфейс PROFINET Festo CPX-AP-I-PN-M12

Интерфейс

• Максимальная длина линии
  50 м система связи

Массо-габаритные и монтажные характеристики

• Вес
  186 г
• Момент затяжки
  1,2 Нм
• Размеры W x L x H
  45 мм x 170 мм x 35 мм
• Тип крепления
  Со сквозным отверстием

Основные характеристики

• Артикул
  8086607
• Наименование
  Интерфейс
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид); PC (Поликарбонат); Цинк никелированный

Технические характеристики

• Fieldbus интерфейс, количество контактов/проводов
  4
• Fieldbus интерфейс, протокол
  PROFINET IRT; PROFINET RT
• Fieldbus интерфейс, технология подключения
  M12X1, D-код в соответствии с EN 61076-2-101
• Fieldbus интерфейс, тип подключения
  2х разъем
• Внутреннее потребление тока при номинальном рабочем напряжении н
  Типично 5 мА
• Диагностика по внутренней коммуникации
  Ошибка модуля, Короткое замыкание/перегрузка на выходе, Короткое замыкание/перегрузка в питании датчика, Пониженное напряжение питания нагрузки
• Диагностика по шине
  Выключение нагрузки, Нагрузка от перенапряжения,Нагрузка от пониженного напряжения, Электроника / датчики перенапряжения, Электроника / датчики пониженного напряжения, APDD недействителен, Связь с модулем AP прервана
• Диагностика с помощью светодиодов
  Диагностика на модуль, Ошибки сети, Питание электроники/датчиков, Питание нагрузки, Системная диагностика, Требуется обслуживание
• Допустимое колебание напряжения, выходы
  ± 25 %
• Допустимые отклонения напряжения для электроники/датчиков
  ± 25 %
• Замечание по максимальной длине кабеля
  Электропитание в соответствии с номинальным напряжением
• Интерфейс промышленной шины, гальваническая развязка
  Да
• Интерфейс промышленной шины, скорость обмена данными
  100 Мбит/с
• Интерфейс связи, количество контактов/проводов
  4
• Интерфейс связи, протокол
  AP-COM
• Интерфейс связи, технология связи
  M8x1, D-код по EN 61076-2-114
• Интерфейс связи, тип подключения
  2х разъем
• Интерфейс связи, функция
  Система связи XF10 IN / XF20 OUT
• Интерфейс связи, экранирование
  Да
• Максимальное количество адресов для входов
  1024 байт
• Максимальное количество адресов для выходов
  1024 байт
• Максимальное количество модулей
  80
• Максимум источника питания
  2 x 4 A (требуется внешний предохранитель)
• Мощность передачи, количество выводов/проводов
  4
• Номинальное рабочее напряжение DC для электроники/датчиков
  24 В DC
• Номинальное рабочее напряжение, DC выходы
  24 В DC
• Питание, функция
  Поступающая электроника / датчики и нагрузка
• Поддержание напряжения питания при сбое
  10 мс
• Поддержка конфигурации
  GSDML-файл
• Потребление собственного тока при номинальном рабочем напряжении
  Обычно 80 мА
• Промышленная шина, интерфейс
  Ethernet
• Силовая передача, технология подключения
  M8x1, A-код по EN 61076-2-104
• Силовая передача, тип подключения
  Розетка разъема
• Силовая передача, функция
  Исходящая электроника / датчики и нагрузка
• Электропитание, количество контактов/проводов
  4
• Электропитание, технология подключения
  M8x1, A-код по EN 61076-2-104
• Электропитание, тип подключения
  Разъем

Условия эксплуатации

• Защищен от смены полярности
  Да
• Относительная влажность воздуха
  5 % - 95 % (без образования конденсата)
• Примечание по рабочему напряжению
  SELV/PELV требуются стационарные источники питанияNote voltage drop
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -20 °C до +50 °C
• Температура хранения
  От -40 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP65, IP67
