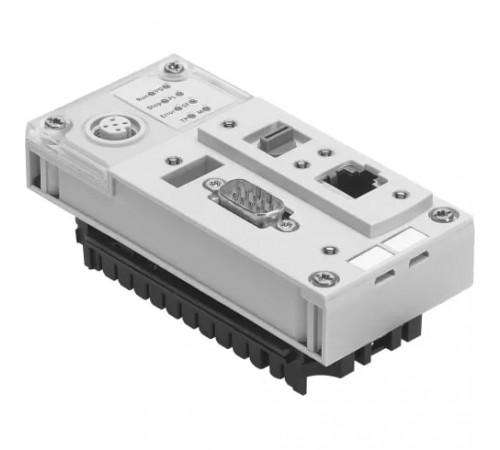

Блок управления Festo CPX-CEC-C1

Default

• Технические характеристики
  Светодиоды, относящиеся к шине:TP: Link/Traffic, Светодиоды, относящиеся к продукту:ERR: ошибка времени выполнения программы контроллер, M= модиф. / активный по усилию, PL: питание нагрузки, PS: питание электроники, питание датчика, RUN: статус контроллера, SF: системная ошибка, STOP: статус контроллера, Номинальное рабочее напряжение DC, нагрузка:Без пневматики: 18 -30 В; 24 В; С распределителями Midi/Maxi: 21,6 - 26,4 В; С пневматикой CPA: 20,4 - 26,4 В; С пневматикой MPA: 18 - 30 В

Интерфейс

• Протокол
  CODESYS Level 2; EasyIP; Modbus TCP; TCP/IP

Массо-габаритные и монтажные характеристики

• Вес
  155 г
• Высота
  52,6 мм
• Длина
  107,3 мм
• Ширина
  49,7 мм

Основные характеристики

• Артикул
  567347
• Группа
  Для CPX
• Наименование
  Блок управления
• Производитель
  Festo
• Серия товара
  CPX

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием; PC (Поликарбонат)

Технические характеристики

• CPU данные
  32 MB Flash; 32 MB RAM; Процессор 400 МГц
• Ethernet, поддерживаемые протоколы
  TCP; IP; EasyIP; Modbus TCP
• Ethernet, скорость передачи данных
  10/100 Мбит/с
• Ethernet, соединительный разъем
  RJ45; Розетка 8-пин
• Время обработки
  Примерно 200 мс/1 к операторов
• Выбор IP адресов
  DHCP, Через CoDeSys, С помощью MMI
• Диагностика
  По канально- и модульно-ориентированная диагностика, По канально-, По канально- и модульно-ориентированная диагностика, - Перенапряжение/короткое замыкание в модулях, - Диагностическая память
• Дополнительные функции
  Функции диагностики, Функция перемещения для электрических приводов.
• Интерфейс Ethernet
  RJ 45 (розетка, 8-пиновая)
• Интерфейс промышленной шины, гальваническая развязка
  Да
• Интерфейс промышленной шины, подключение
  Разъем, Sub-D, 9-пин
• Интерфейс промышленной шины, скорость обмена данными
  125, 250, 500, 800, 1000кбит/с, Настройка через програмное обеспечение
• Интерфейс управления
  CAN-Bus
• Общее количество осей
  31
• Память программы
  4 Мб программы пользователя
• Параметры конфигурации
  CODESYS V 2.3
• Поддержание напряжения питания при сбое
  10 мс
• Поддержка конфигурации
  CODESYS V2.3
• Программирование, поддержка обработки файлов
  Да
• Программное обеспечение
  CODESYS provided by Festo V2.3
• Промышленная шина, интерфейс
  CAN-Bus
• Скорость передачи данных (бод)
  10/100 бит/с по IEEE 802.3 (10BaseT) или 802.3u (100BaseTx)
• Собственное потребление тока при рабочем напряжении
  Типично 85 мА
• Флаги
  30 кб сохраняющихся данных, 8 Мб памяти глобальных данных, Изменяемая концепция CoDeSys
• Функциональные модули
  Читать диагностику модуля CPX, Статус диагностики CPX, Копировать трассу диагностики CPX, И другие
• Элементы управления
  DIL переключатель для конечного резистора CAN, Поворотный переключатель для пуск/стоп
• Язык программирования
  По IEC 61131-2, Электроконтактная схема (LDR), Список команд (STL), Структурированный текст, Функциональная схема, Таблица секвенциальных функций, Дополнительно CFC

Условия эксплуатации

• Относительная влажность воздуха
  95 % (без образования конденсата)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C
• Температура хранения
  От -20 °C до +70 °C

Электрические характеристики

• Класс защиты
  IP65, IP67
• Номинальное рабочее напряжение DC
  24 В DC
