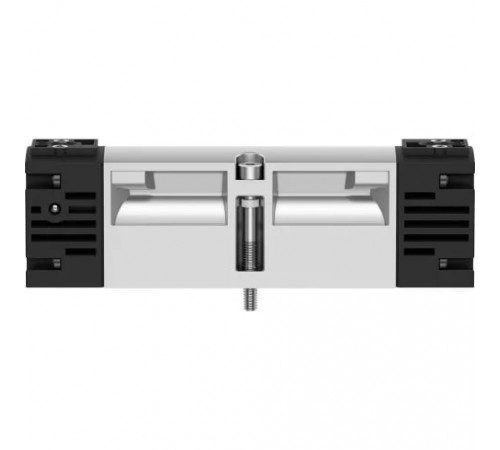

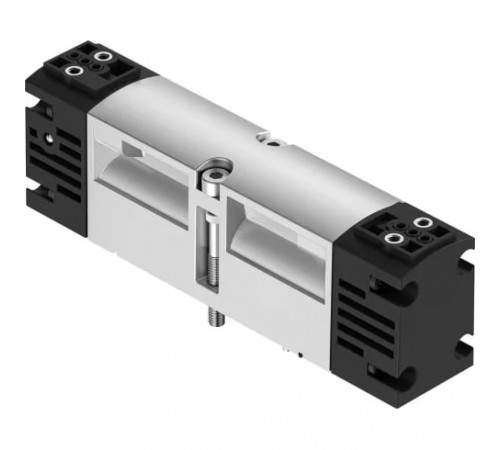

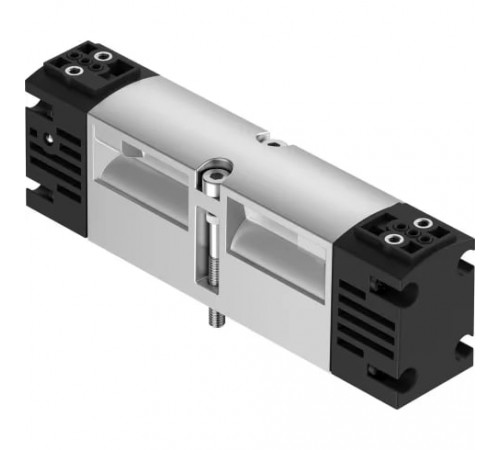

Базовый распределитель Festo VSVA-B-P53E-A2-P1

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да
• Отображение статуса сигнала
  LED

Массо-габаритные и монтажные характеристики

• Вес
  98 г
• Высота
  69,5 мм
• Выхлоп пилота, канал 82/84
  Не канализированный в соответствии со стандартом; Канализированный
• Длина
  107,8 мм
• Подвод пилотного воздуха 12
  Соединительная плита размер 18 мм по стандарту ISO 15407-1
• Подвод пилотного воздуха 14
  Соединительная плита размер 18 мм по стандарту ISO 15407-1
• Присоединение 4
  Соединительная плита размер 18 мм по стандарту ISO 15407-1
• Присоединение 5
  Соединительная плита размер 18 мм по стандарту ISO 15407-1
• Тип конструкции
  Золотниковый
• Тип крепления
  На монтажной плите
• Тип присоединения на выходе
  Соединительная плита
• Тип резьбы
  G
• Условный проход
  5 мм
• Ширина
  18,1 мм

Основные характеристики

• Артикул
  546746
• Группа
  Стандартные
• Наименование
  Базовый распределитель
• Производитель
  Festo
• Серия товара
  VSVA
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)

Стандарты

• Интерфейс пилота
  В соответствии со стандартом ISO 15218
• Соответствует стандарту
  ISO 15407-1
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

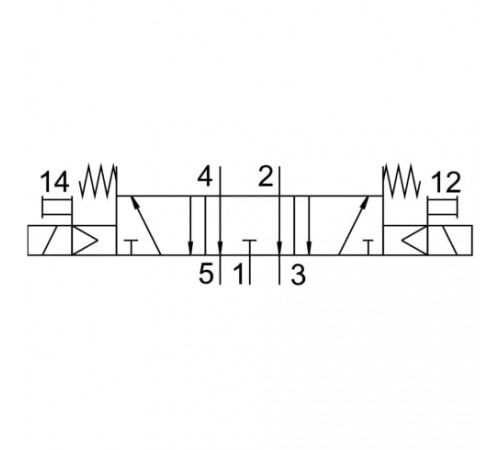

• Количество линий и позиций
  5/3 лин./поз.
• Максимальный момент затяжки, установка распределителя
  От 0,9 до 1,1 Нм
• Максимальный стандартный расход
  650
• Направление потока
  Нереверсивный
• Питание пилота
  Внутреннее
• Присоединение 1
  1/8
• Присоединение 2
  1/8
• Присоединение 3
  1/8
• Рабочая позиция
  Выхлоп в центральной позиции
• Рабочий цикл
  100 %
• Расход в составе блока
  450 л/мин
• Расход на индивидуальной плите
  500 л/мин
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электромагнитное
• Уровень звукового давления
  85 дБ(А)
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  3 бар
• Относительная влажность воздуха
  0 % - 90 % (без образования конденсата)
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  -15 % / +10 %
• Класс защиты
  IP65 NEMA 4
