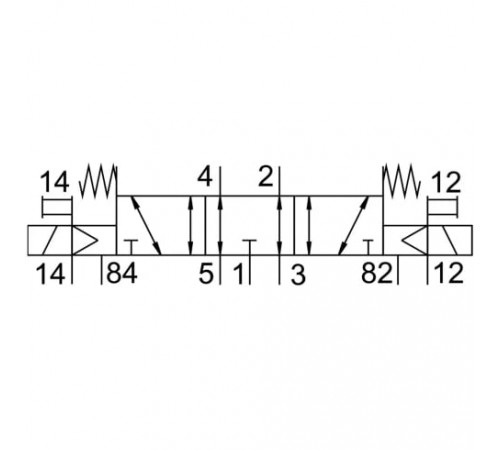

Базовый распределитель Festo CPE18-P1-5/3ES-1/4

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да
• Идентификация позиции распределителя
  Держатель табличек

Массо-габаритные и монтажные характеристики

• Вес
  200 г
• Выхлоп пилота, канал 82
  M5
• Выхлоп пилота, канал 84
  M5
• Подвод пилотного воздуха 12
  M5
• Подвод пилотного воздуха 14
  M5
• Присоединение 4
  1/4
• Присоединение 5
  1/4
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Золотниковый
• Тип крепления
  Со сквозным отверстием
• Тип резьбы
  G
• Условный проход
  8 мм
• Ширина
  18 мм

Основные характеристики

• Артикул
  550160
• Группа
  Универсальные
• Наименование
  Базовый распределитель
• Производитель
  Festo
• Серия товара
  CPE18
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  20 мс
• Время отключения
  34 мс
• Количество линий и позиций
  5/3 лин./поз.
• Максимальный стандартный расход
  1200
• Направление потока
  Реверсивный
• Негативный тестовый импульс с логикой 1
  3100 мкс
• Питание пилота
  Внешнее
• Позитивный тестовый импульс с логикой 0
  3300 мкс
• Присоединение 1
  1/4
• Присоединение 2
  1/4
• Присоединение 3
  1/4
• Рабочая позиция
  Выхлоп в центральной позиции
• Рабочий цикл
  100 %
• Ручное дублирование
  Толкающий
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электромагнитное
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Пилотное давление
  2,5 - 10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  -15 % / +10 %
• Тип катушки
  EB
