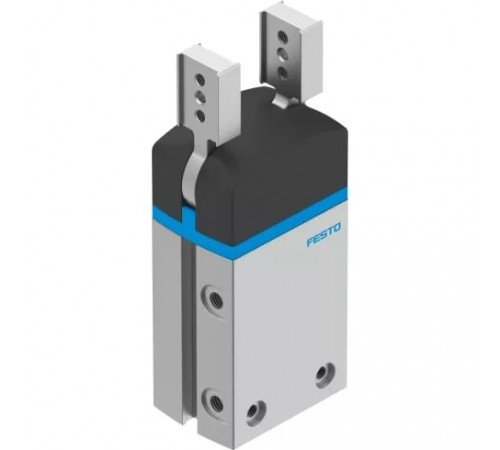

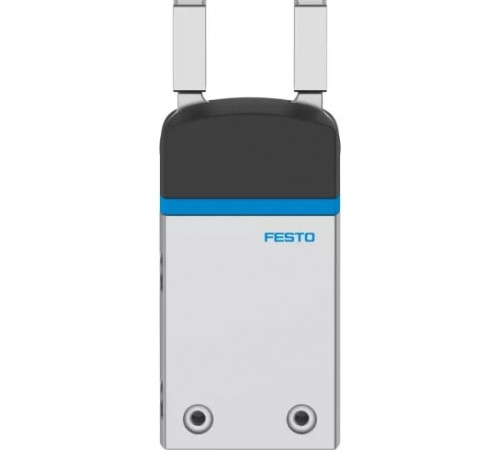

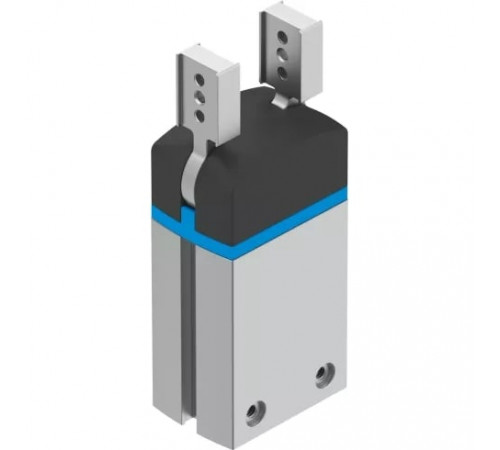

Захват радиальный стандартный Festo DHRS-25-A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  270 г
• Высота
  108,8 мм
• Длина
  43,9 мм
• Размер
  25
• Тип конструкции
  Последовательность перемещения по направляющей
• Тип крепления
  Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой
• Ширина
  29,5 мм

Основные характеристики

• Артикул
  1310162
• Наименование
  Радиальный захват
• Производитель
  Festo
• Серия товара
  DHRS

Особенности материалов

• Материал губок захвата
  Легированная сталь
• Материал закрывающей крышки
  PA (Полиамид)
• Материал корпуса
  Алюминиевый сплав анодированный

Технические характеристики

• Количество губок захватов
  2
• Максимальная точность повторения
  ≤ 0,2 мм
• Максимальная частота работы захвата
  <= 3 Гц
• Максимальное усилие на губку захвата Fz, статическое
  75 Н
• Максимальный момент на захвате Mx, статичный
  3,2 Нм
• Максимальный момент на захвате My, статичный
  3,2 Нм
• Максимальный момент на захвате Mz, статичный
  3,2 Нм
• Максимальный угол раскрытия
  180 °
• Массовый момент инерции
  0,69 кг·см²
• Минимальное время закрытия при 6 бар
  105 мс
• Минимальное время открытия при 6 бар
  102 мс
• Общее усилие при 6 бар, закрытие
  215 Нсм
• Общий момент захвата при 6 бар, открытие
  233 Нсм
• Определение позиции
  Для герконов
• Присоединение 2
  M5
• Симметрично относительно оси
  ≤ 0,2 мм
• Точность повторения, захват
  <= 0,1 мм
• Функция захвата
  Радиальный

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
