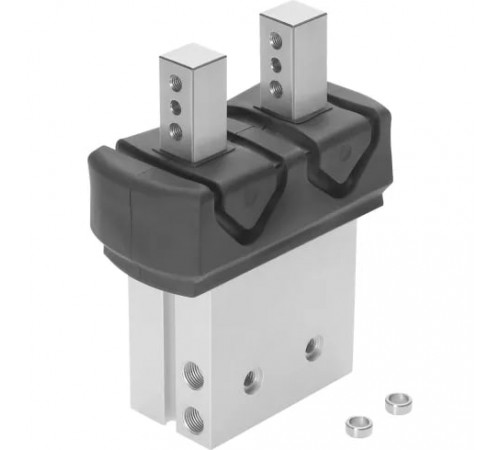

Захват параллельный самоцентрирующийся Festo HGP-16-A-B-SSK

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  197 г
• Высота
  84,4 мм
• Длина
  67 мм
• Размер
  16
• Тип конструкции
  Рычаг
• Тип крепления
  Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой
• Ширина
  30 мм

Основные характеристики

• Артикул
  539636
• Наименование
  Параллельный захват
• Производитель
  Festo
• Серия товара
  HGP

Особенности материалов

• Материал губок захвата
  Легированная сталь
• Материал закрывающей крышки
  TPV (Термопластичный вулканизат)
• Материал корпуса
  Алюминий твердое анодирование

Технические характеристики

• Количество губок захватов
  2
• Максимальная точность повторения
  0,2 мм
• Максимальная частота работы захвата
  4 Гц
• Максимальное усилие на губку захвата Fz, статическое
  90 Н
• Максимальный вес на внешний палец захвата
  40 г
• Максимальный момент на захвате Mx, статичный
  3,3 Нм
• Максимальный момент на захвате My, статичный
  3,3 Нм
• Максимальный момент на захвате Mz, статичный
  3,3 Нм
• Массовый момент инерции
  0,47 кг·см²
• Минимальное время закрытия при 6 бар
  60 мс
• Минимальное время открытия при 6 бар
  44 мс
• Общее усилие при 6 бар, закрытие
  160 Н
• Общий момент захвата при 6 бар, открытие
  140 Н
• Определение позиции
  Для герконов
• Присоединение 2
  M3
• Точность повторения, захват
  < 0,04 мм
• Усилие захвата каждой губки при 6 бар, открытие
  70 Н
• Усилие захвата каждой губки при 6 бар, смыкание
  80 Н
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  5 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C

Электрические характеристики

• Класс защиты
  IP54
