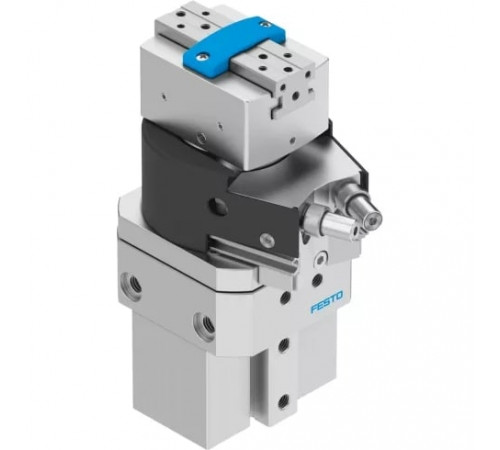

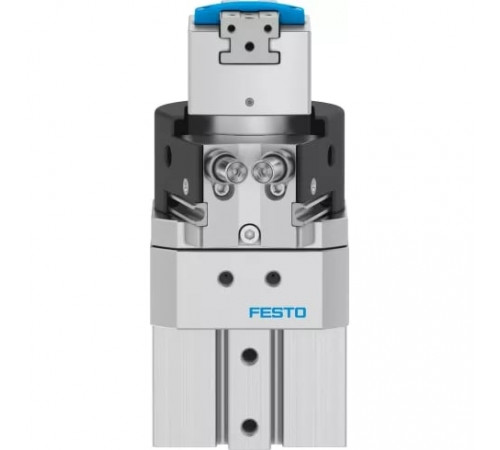

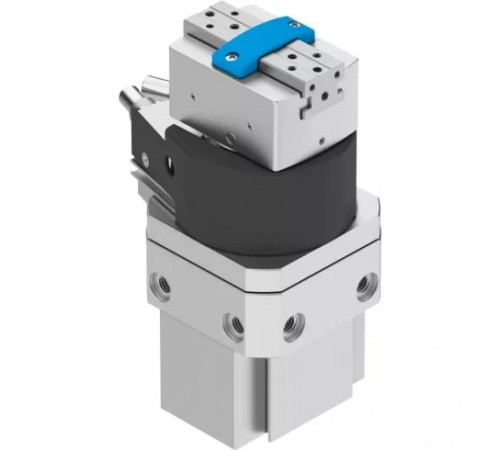

Модуль линейно-поворотный Festo HGDS-PP-16-YSRT-A-B

Default

• Технические характеристики
  Демпфирование:CC: амортизаторы с обеих сторон
• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  730 г
• Размер
  16
• Тип конструкции
  Поворотный привод, С параллельным захватом и его приводом
• Тип крепления
  Опция, Внутренняя резьба и центрирующая втулка, Со сквозным отверстием и центрирующей втулкой, С пазом типа "ласточкин хвост"

Основные характеристики

• Артикул
  1187960
• Наименование
  Поворотно-захватный блок
• Производитель
  Festo
• Серия товара
  HGDS

Особенности материалов

• Материал вала привода
  Сталь
• Материал губок захвата
  Легированная сталь, нержавеющая
• Материал корпуса
  Алюминиевый сплав
• Материал крышки
  Алюминий, POM (Полиформальдегид)
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Технические характеристики

• Диапазон настройки угла поворота
  От 0 до 210 °
• Количество губок захватов
  2
• Максимальная частота переключения при 6 бар
  1,5 Гц
• Максимальное усилие на губку захвата Fz, статическое
  150 Н
• Максимальный вес на внешний палец захвата
  50 г
• Максимальный люфт губок захвата Sz
  0,02 мм
• Максимальный момент на захвате Mx, статичный
  11 Нм
• Максимальный момент на захвате My, статичный
  11 Нм
• Максимальный момент на захвате Mz, статичный
  11 Нм
• Максимальный угловой люфт захвата ax, ay
  0,1 °
• Минимальное время закрытия при 6 бар
  60 мс
• Минимальное время открытия при 6 бар
  40 мс
• Общее усилие при 6 бар, закрытие
  102 Н
• Общий момент захвата при 6 бар, открытие
  116 Н
• Определение позиции, захват
  С датчиком приближения
• Определение позиции, поворотный привод
  С датчиком приближения
• Присоединение 2
  M5
• Теоретический момент при 6 бар
  1,25 Нм
• Точная настройка поворотного привода
  -2,5 °
• Угол поворота
  210 °
• Усилие захвата каждой губки при 6 бар, открытие
  58 Н
• Усилие захвата каждой губки при 6 бар, смыкание
  51 Н
• Функция захвата
  Параллельный
• Ход каждой губки захвата
  4,5 мм

Условия эксплуатации

• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От +5 °C до +60 °C
