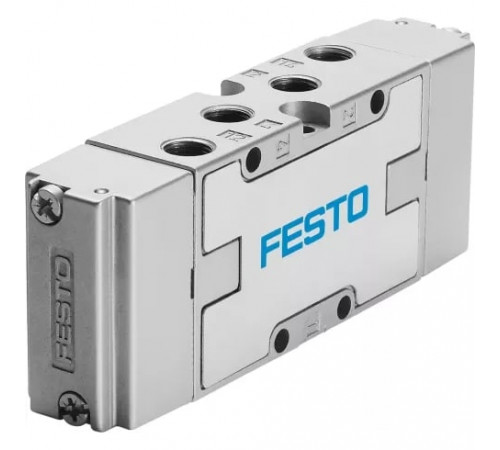

Распределитель с пневматическим управлением Festo VL-5/3G-1/8-B

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  320 г
• Высота
  47 мм
• Выхлоп пилота, канал 82
  M5
• Длина
  137 мм
• Монтажный шаг
  27 мм
• Подвод пилотного воздуха 12
  G1/8
• Подвод пилотного воздуха 14
  G1/8
• Присоединение выхлопа
  1/8
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Золотниковый
• Тип крепления
  На PR-коллекторе; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  8 мм
• Ширина
  26 мм

Основные характеристики

• Артикул
  30990
• Группа
  Универсальные
• Наименование
  Распределитель с пневматическим управлением
• Производитель
  Festo
• Серия товара
  VL
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Технические характеристики

• Время включения
  5 мс
• Время отключения
  14 мс
• Время переключения
  23 мс
• Количество линий и позиций
  5/3 лин./поз.
• Максимальная частота переключения
  3 Гц
• Максимальный стандартный расход
  800
• Направление потока
  Реверсивный
• Негативный тестовый импульс с логикой 1
  3700 мкс
• Питание пилота
  Внешнее
• Позитивный тестовый импульс с логикой 0
  2200 мкс
• Присоединение
  1/8
• Рабочая позиция
  Закрыт в центральной позиции
• Ручное дублирование
  Нет
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Пневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Пилотное давление
  3 - 10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
• Температура хранения
  От -40 °C до +60 °C
