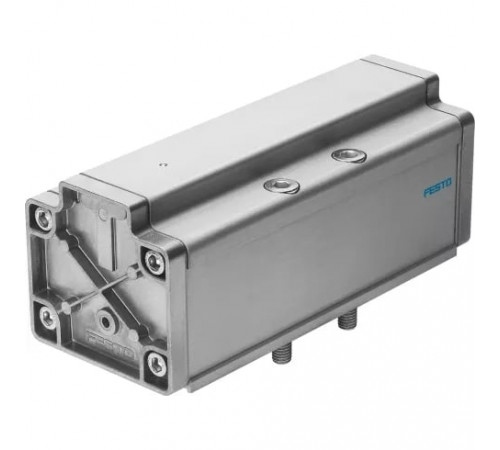

Распределитель с пневматическим управлением Festo J-5/2-3/4-D-4

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да

Массо-габаритные и монтажные характеристики

• Вес
  1800 г
• Высота
  88 мм
• Длина
  182 мм
• Монтажный шаг
  82 мм
• Подвод пилотного воздуха 12
  Соединительная плита, размер 4 согласно ISO 5599-1
• Подвод пилотного воздуха 14
  Соединительная плита, размер 4 согласно ISO 5599-1
• Присоединение выхлопа
  1/4
• Тип конструкции
  Золотниковый
• Тип крепления
  Соединительная плита; Со сквозным отверстием и винтом
• Тип присоединения
  Монтажная плита
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  18 мм
• Ширина
  76 мм

Основные характеристики

• Артикул
  12462
• Группа
  Универсальные
• Наименование
  Распределитель с пневматическим управлением
• Производитель
  Festo
• Серия товара
  J
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминий
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Стандарты

• Код ISO
  401
• Соответствует стандарту
  ISO 15407-2
• Стандарт присоединения
  ISO 5599-1

Технические характеристики

• Время переключения
  20 мс
• Количество линий и позиций
  5/2 лин./поз.
• Максимальный стандартный расход
  6000 л/мин
• Направление потока
  Реверсивный
• Питание пилота
  Внешнее
• Присоединение
  1/4
• Размер плиты
  4 мм
• Ручное дублирование
  Нет
• Тип действия
  Бистабильный
• Тип пилотного управления
  Прямого действия
• Тип управления
  Пневматическое
• Уровень звукового давления
  85 дБ(А)
• Функция быстрого выхлопа
  Дросселирующий

Условия эксплуатации

• Максимальное рабочее давление
  16 бар
• Пилотное давление
  2 - 16 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Температура окружающей среды
  От -10 °C до +60 °C
