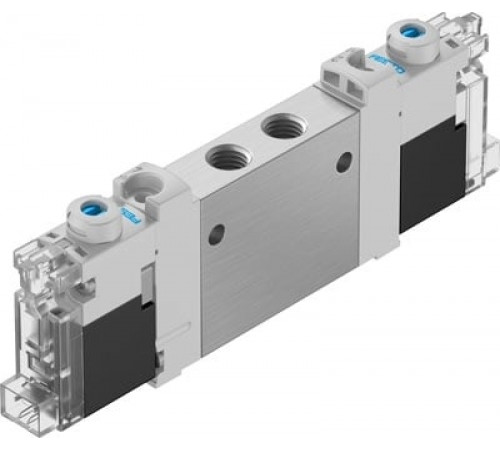

Распределитель с электромагнитным управлением Festo VUVG-LK10-T32C-AT-M7-1H2L-W1-S

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Отображение статуса сигнала
  LED

Массо-габаритные и монтажные характеристики

• Вес
  50 г
• Монтажный шаг
  10,2 мм
• Присоединение выхлопа
  M7
• Тип конструкции
  Золотниковый
• Тип крепления
  На коллекторной плите; Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  M
• Ширина
  10 мм

Основные характеристики

• Артикул
  589283
• Группа
  Универсальные
• Наименование
  Распределитель с электромагнитным управлением
• Производитель
  Festo
• Серия товара
  VUVG
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 1 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 1 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  12 мс
• Время отключения
  14 мс
• Количество линий и позиций
  2х3/2 лин./поз.
• Максимальная частота переключения
  2 Гц
• Максимальный стандартный расход
  280
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  3000 мкс
• Питание пилота
  Внутреннее
• Позитивный тестовый импульс с логикой 0
  1600 мкс
• Присоединение
  M7
• Рабочий цикл
  100 %
• Ручное дублирование
  Защелкиваемый; Толкающий
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пневматический
• Тип управления
  Электропневматическое
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP40
• Количество контактов
  2-пин
• Мощность переключения
  0,8 Вт
• Мощность удержания
  0,8 Вт
• Рабочее напряжение катушки
  24 В DC
• Тип электрического подключения
  Кабель
