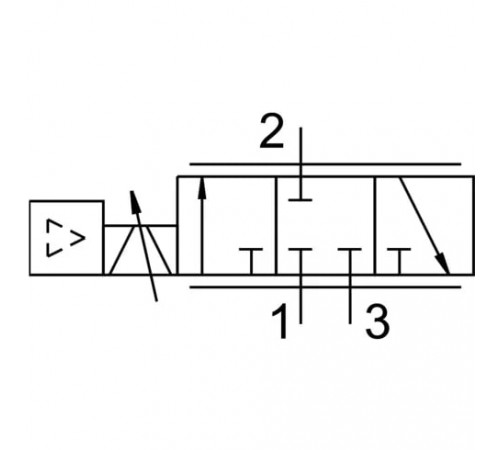

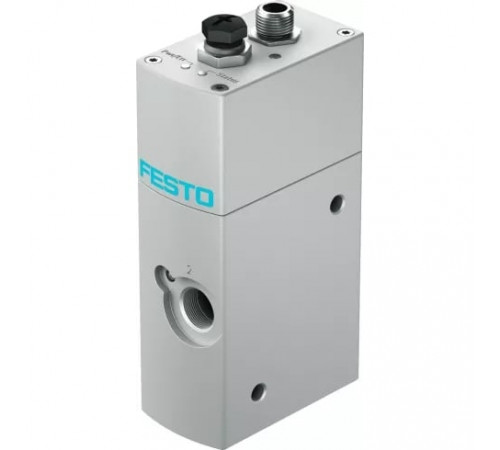

Пропорциональный распределитель Festo VPCF-6-L-8-G38-10-A4-E-EX2

Дисплей

• Тип дисплея
  LED

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [6:4:4], Примечание по рабочей среде:Операция смазывания невозможна; Максимальный размер частиц: 5 мкм

Массо-габаритные и монтажные характеристики

• Вес
  856 г
• Высота
  75 мм
• Длина
  152,2 мм
• Тип конструкции
  Золотниковый с встроенными датчиками давления
• Тип крепления
  Прямой монтаж через сквозные отверстия; Прямой резьбовой монтаж
• Тип резьбы
  G
• Условный проход
  6 мм
• Ширина
  42 мм

Основные характеристики

• Артикул
  8041715
• Группа
  Пропорциональные
• Наименование
  Распределитель
• Производитель
  Festo
• Серия товара
  VPCF
• Тип оборудования
  Регуляторы

Особенности материалов

• Материал корпуса
  Алюминий анодированный
• Материал уплотнения
  FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер)
• Тип уплотнения
  Твердый

Стандарты

• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Абсолютная точность
  3 % FS
• Выход переключателя
  PNP
• Гистерезис
  0,8 % FS
• Диапазон измерения расхода
  От 0 до 1,500 л/мин
• Диапазон регулировки расхода
  От 30 до 1,500 л/мин
• Максимальное потребление тока
  1,2 A
• Максимальный гистерезис давления
  0,08 бар
• Нагрузка по току на один выход
  100 мА
• Направление потока
  Нереверсивный
• Переключающий вход
  PNP
• Потребление тока при отсутствии нагрузки на выходах
  150 мА
• Присоединение
  3/8
• Рабочий цикл
  100 %
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Магнитная пружина
• Тип управления
  Электрическое
• Точность повторения
  0,5 % FS
• Функция диагностики
  Отображение через светодиоды

Условия эксплуатации

• Взрывобезопасная температура окружающей среды
  0 °C ≤ Ta ≤ +50 °C
• Взрывозащита типа (Газ)
  Ex nA IIC T5 X Gc
• Взрывозащита типа (Пыль)
  Ex tc IIIC T60°C X Dc
• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для рабочего напряжения
• Категория ATEX (Газ)
  II 3G
• Категория ATEX (Пыль)
  II 3D
• Максимальное рабочее давление
  10 бар
• Положение при сборке
  Любое
• Примечание по диапазону регулировки расхода
  Регулировка возможна при 30 л/мин, ниже этого значения дроссель переключается на канал выхлопа; Спецификации точности основаны на диапазоне измерения расхода 75-1500 л/мин
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 20,4 до 30 В DC
• Диапазон сигнала, аналоговый вход
  От 4 до 20 мА
• Диапазон сигнала, аналоговый выход
  От 4 до 20 мА
• Класс защиты
  IP65
• Максимальное потребление электроэнергии
  36 Вт
• Номинальное рабочее напряжение DC
  24 В DC
• Остаточная пульсация
  5 %
• Электрическое подключение
  8-пин
