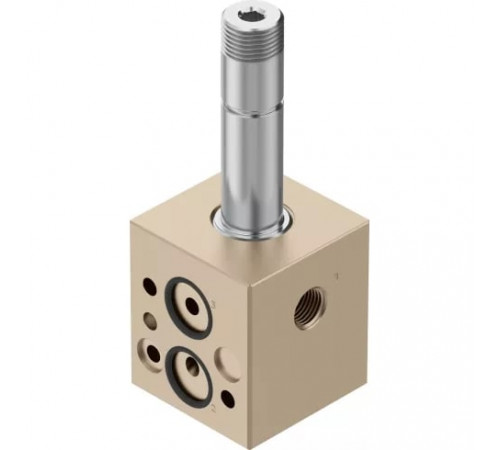

Клапан Festo VOFD-L50T-M32-MN-FGP14-10-F10

Дополнительные характеристики

• Функция безопасности
  Безопасный сброс

Массо-габаритные и монтажные характеристики

• Вес
  560 г
• Высота
  129,5 мм
• Длина
  50 мм
• Монтажный шаг
  53,5 мм
• Присоединение выхлопа
  M5
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Тарельчатый клапан с прямым управлением
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  5 мм
• Ширина
  53,5 мм

Основные характеристики

• Артикул
  4515000
• Группа
  Для специфических применений
• Наименование
  Клапан
• Производитель
  Festo
• Серия товара
  VOFD
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминий с покрытием
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Сертификационный департамент
  TÜV V496.02/16
• Стандарт присоединения
  Стандарт соединений NAMUR

Технические характеристики

• Время включения
  40 мс
• Время отключения
  60 мс

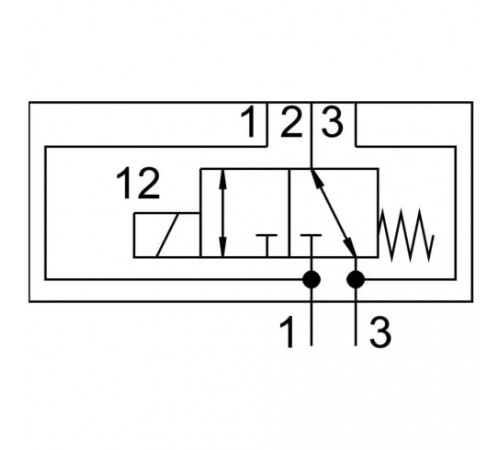

• Количество линий и позиций
  3/2 лин./поз.
• Коэффициент расхода
  0,36 м³/ч
• Коэффициент расхода на выхлопе
  0,36 м³/ч
• Максимальный стандартный расход
  493
• Направление потока
  Реверсивный
• Питание пилота
  Внешнее
• Подходит для работы с вакуумом
  Да
• Присоединение
  1/4
• Ручное дублирование
  Нет
• Стандартный номинальный расход 2-3
  429 л/мин
• Тип действия
  Моностабильный
• Тип пилотного управления
  Прямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Положение при сборке
  Любое
• Рабочая среда
  Сжатый воздух
• Расширенный температурный диапазон
  От -25 до 60 °C (Режим низкого спроса)
• Сопротивление коррозии
  4 - Очень высокая стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
• Уровень целостности безопасности (SIL)
  Изделие может использоваться в SRP/CS до SIL 3 (высокие требования), К режиму SIL 3 Low Demand

Электрические характеристики

• Класс защиты
  IP65
• Тип катушки
  C
