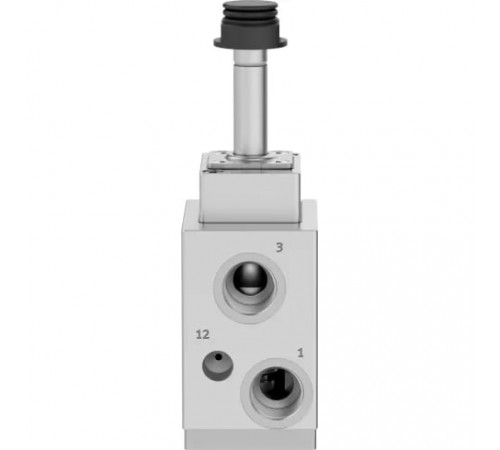

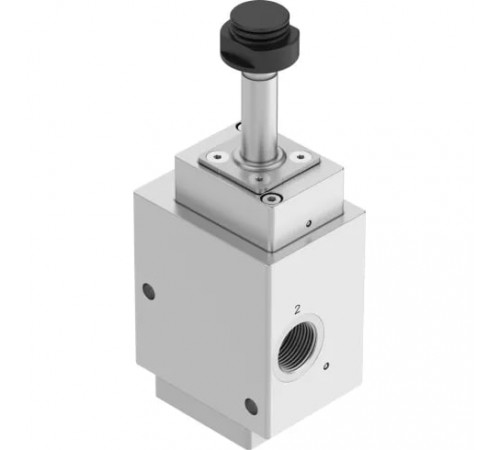

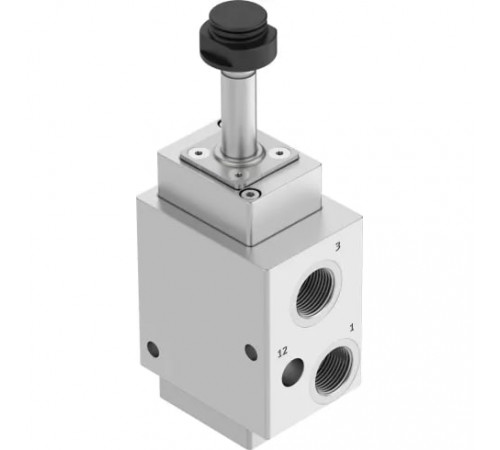

Клапан Festo VOFC-LT-M32C-MC-G12-F19

Дополнительные характеристики

• Функция безопасности
  Безопасный сброс

Массо-габаритные и монтажные характеристики

• Вес
  880 г
• Высота
  166 мм
• Длина
  73,5 мм
• Монтажный шаг
  51 мм
• Присоединение выхлопа
  1/2
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Тарельчатый клапан с пилотным управлением
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Условный проход
  12 мм
• Ширина
  51 мм

Основные характеристики

• Артикул
  4514748
• Группа
  Для специфических применений
• Наименование
  Клапан
• Производитель
  Festo
• Серия товара
  VOFC
• Тип оборудования
  Распределители

Особенности материалов

• Материал корпуса
  Алюминий с покрытием
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Твердый

Стандарты

• Сертификационный департамент
  TÜV V496.01/16

Технические характеристики

• Время включения
  25 мс
• Время отключения
  14 мс

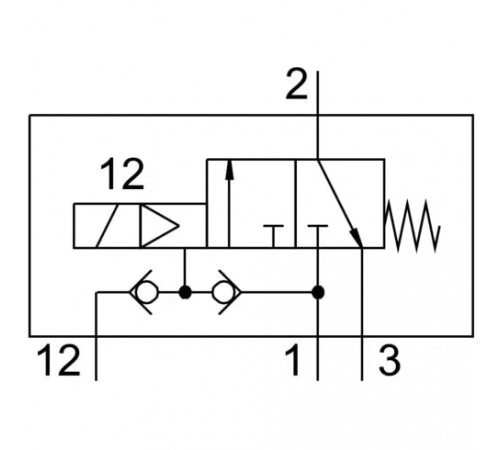

• Количество линий и позиций
  3/2 лин./поз.
• Коэффициент расхода
  2,4 м³/ч
• Коэффициент расхода на выхлопе
  3,3 м³/ч
• Максимальный стандартный расход
  2686
• Направление потока
  Нереверсивный
• Питание пилота
  Внешнее; Внутреннее
• Присоединение
  1/2
• Ручное дублирование
  Нет
• Стандартный номинальный расход 2-3
  3462 л/мин
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  8 бар
• Минимальное рабочее давление
  2 бар
• Положение при сборке
  Любое
• Примерное указание по рабочему давлению
  От 0 до 8 бар с внешним питанием пилотов
• Рабочая среда
  Сжатый воздух
• Сопротивление коррозии
  4 - Очень высокая стойкость к коррозии
• Температура окружающей среды
  От -25 °C до +60 °C
• Уровень целостности безопасности (SIL)
  Изделие может использоваться в SRP/CS до SIL 3 (высокие требования); К режиму SIL 3 Low Demand

Электрические характеристики

• Класс защиты
  IP65
• Тип катушки
  C
