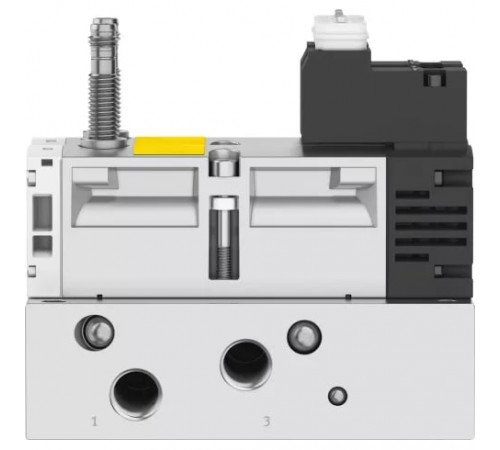

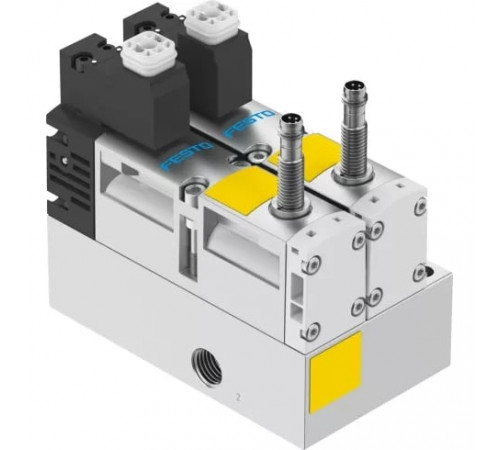

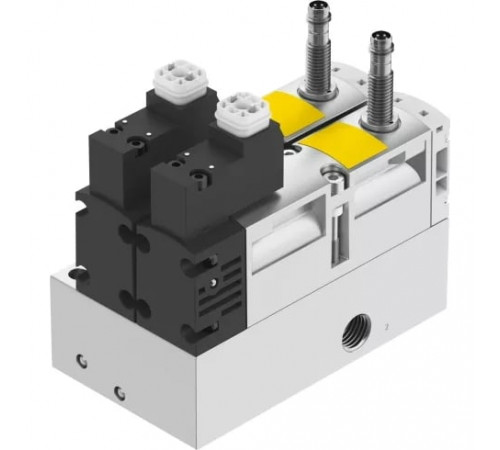

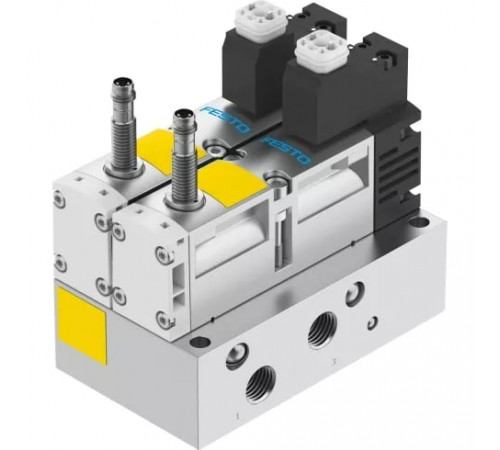

Блок управления Festo VOFA-L26-T32C-M-G14-1C1-APP

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Да
• Отображение статуса сигнала
  С принадлежностями
• Уровень представления (PL)
  Vent/up по категории 4, PL e; Защита работы, защита от неожиданного запуска, до категории 4, Уровень производительности е
• Функция безопасности
  Выхлоп; Манипуляция/Защита при запуске

Массо-габаритные и монтажные характеристики

• Вес
  1,134 г
• Монтажный шаг
  65 мм
• Присоединение выхлопа
  1/4
• Присоединение комплектующих
  Наружная резьба
• Тип конструкции
  Золотниковый
• Тип крепления
  Со сквозным отверстием
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Ширина
  65 мм

Основные характеристики

• Артикул
  574011
• Группа
  Для специфических применений
• Наименование
  Блок управления
• Производитель
  Festo
• Серия товара
  VOFA
• Тип оборудования
  Распределители

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Алюминий; PA (Полиамид)
• Материал уплотнения
  FPM (Фторкаучук); HNBR (Гидрированный бутадиен-нитрильный эластомер); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Защита от прямого и непрямого контакта
  PELV Защищено по EN 60950 / IEC 950
• Сертификационный департамент
  IFA 1204006
• Соответствует стандарту
  EN 60947-5-2
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Время включения
  24 мс
• Время включения распределитель - датчик
  58 мс
• Время выключения распределитель - датчик
  11 мс
• Время отключения
  54 мс
• Выход переключателя
  PNP
• Датчик сопротивления короткого замыкания
  Пульсирующий
• Датчик тока холостого хода
  <= 10 мА
• Защита от переполюсовки
  Для всех электрических соединений
• Количество линий и позиций
  3/2 лин./поз.
• Максимальное поле магнитной интерференции
  60 мТ
• Максимальный стандартный расход
  1050
• Направление потока
  Нереверсивный
• Негативный тестовый импульс с логикой 1
  800 мкс
• Опрос позиции переключения
  Нормальное положение с датчиком
• Отображение статуса переключения датчика
  LED
• Питание пилота
  Внутреннее
• Подходит для работы с вакуумом
  Нет
• Позитивный тестовый импульс с логикой 0
  1000 мкс
• Принцип измерения
  Индуктивный
• Присоединение
  1/4
• Рабочий цикл
  100 %
• Расход на выхлоп распределителя в случае ошибки
  1,050 л/мин
• Ручное дублирование
  Нет
• Стандартный расход на выхлоп 6 -> 0 бар
  2,650 л/мин
• Тип действия
  Моностабильный
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Пружинный
• Тип управления
  Электропневматическое
• Уровень звукового давления
  85 дБ(А)
• Функция быстрого выхлопа
  Дросселирующий
• Функция распределителя
  Н. З.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  3 бар
• Номинальная высота использования выше уровня моря
  1000 м в соответствии с VDE 0580
• Пилотное давление
  3 - 10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (Впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения датчика
  От 10 до 30 В DC
• Допустимые колебания напряжения
  -15 % / +10 %
• Класс защиты
  IP65; NEMA 4
• Максимальная частота переключения датчика
  5 Гц
• Максимальный выходной ток датчика
  200 мА
• Мощность переключения
  1,8 Вт
• Мощность удержания
  1,8 Вт
• Падение напряжения датчика
  ≤ 2 В
• Подключение датчика
  Разъем; 3-пин; M8X1
• Рабочее напряжение катушки
  24 В DC
• Расположение контактов
  Тип С
• Стандарт электрического подключения
  DIN EN 175 301-803-B
• Электрическая безопасность
  Без заземления
