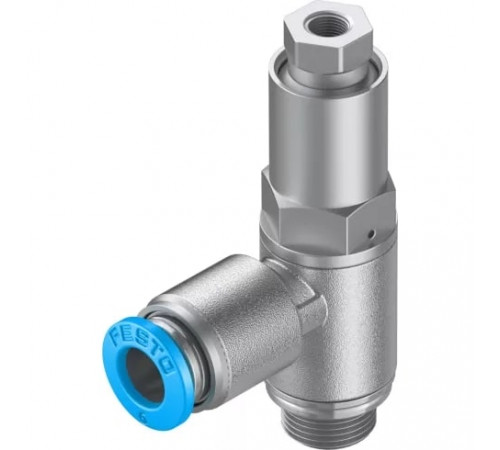

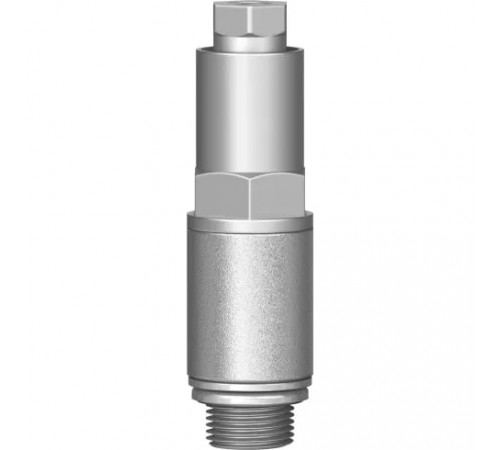

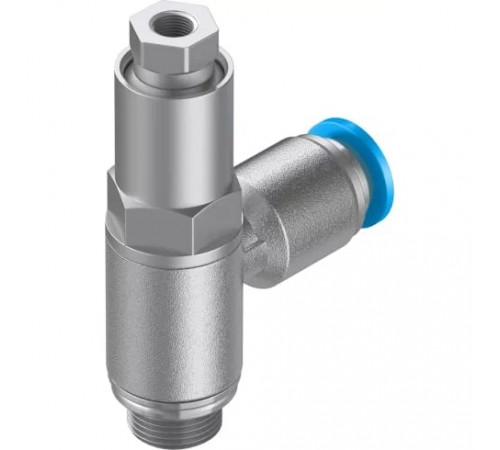

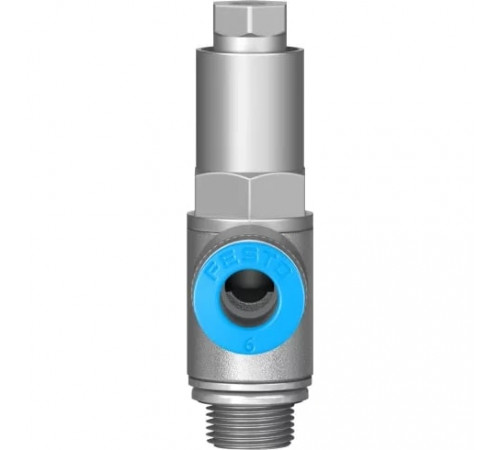

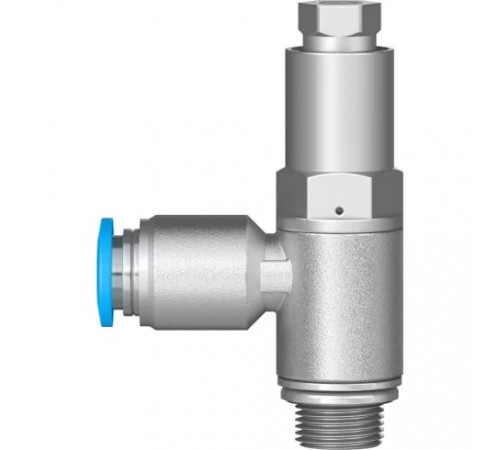

Управляемый обратный клапан Festo HGL-1/8-QS-6

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], Рабочая среда пилотного каскада:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Массо-габаритные и монтажные характеристики

• Вес
  21,4 г
• Внутренний диаметр
  6 мм
• Высота
  47,9 мм
• Длина
  32,6 мм
• Допуск для номинального момента затяжки
  ± 10 %
• Номинальный момент затяжки
  3,5 Нм
• Подвод пилотного воздуха 21
  M5
• Тип крепления
  Резьбовой. С наружной резьбой
• Тип присоединения на входе
  Наружная резьба
• Тип присоединения на выходе
  Цанга
• Тип резьбы
  G
• Ширина
  13,8 мм

Основные характеристики

• Артикул
  530040
• Группа
  Обратные
• Наименование
  Клапан обратный управляемый
• Производитель
  Festo
• Серия товара
  HGL
• Тип оборудования
  Клапан

Особенности материалов

• Материал корпуса
  Цинк
• Материал невозвратной втулки
  NBR (Бутадиен-нитрильный каучук)
• Материал отпускающего кольца
  POM (Полиформальдегид)
• Материал поворотного фитинга
  Цинковая штамповка
• Материал пустотелого болта
  Алюминиевый сплав, Анодированный
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)

Технические характеристики

• Максимальный стандартный расход
  270
• Направление потока
  В одном направлении
• Присоединение
  1/8
• Присоединение 2
  6 мм
• Тип управления
  Пневмопривод
• Функция распределителя
  Пилотный с обратным клапаном

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  0,5 бар
• Пилотное давление
  2 - 10 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая температура
  От -10 до +60 °C
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +60 °C
• Температура хранения
  От -10 °C до +60 °C
