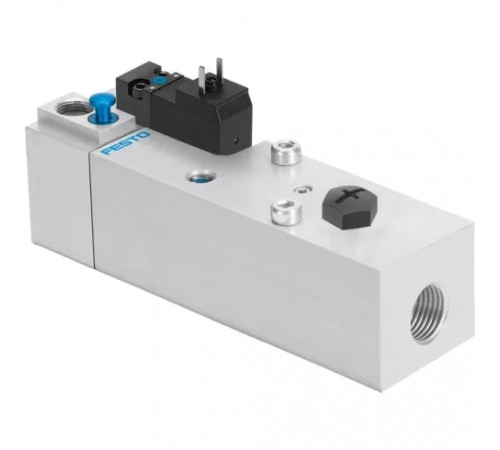

Клапан плавного пуска Festo VABF-S6-1-P5A4-G12-4-2A

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO 8573-1:2010 [7:4:4]

Комбинации блоков

• Блок давления
  Электроклапан плавного пуска

Массо-габаритные и монтажные характеристики

• Вес
  590 г
• Подвод пилотного воздуха 12/14
  Монтажная плита размер 1 по ISO 5599-2
• Тип конструкции
  Золотниковый
• Тип крепления
  На монтажной плите
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G

Основные характеристики

• Артикул
  558228
• Группа
  Функциональные компоненты
• Наименование
  Клапан плавного пуска
• Производитель
  Festo
• Серия товара
  VABF
• Тип оборудования
  Принадлежности

Особенности материалов

• Материал винтов
  Гальванизированная сталь
• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  HNBR (Гидрированный бутадиен-нитрильный каучук); NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Соответствует стандарту
  ISO 5599-2
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6

Технические характеристики

• Конструктивные особенности
  Функция повышения давления
• Максимальный стандартный расход
  3300 л/мин
• Направление потока
  Нереверсивный
• Оптимальное решение для
  ISO 5599-2
• Питание пилота
  Внутреннее
• Предварительная настройка давления переключения
  4 бар
• Присоединение
  1/2
• Присоединение 2
  Монтажная плита размер 1 по ISO 5599-2
• Ручное дублирование
  Защелкиваемый; Самовозврат с помощью управляющего электрического сигнала
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Механическая пружина
• Тип управления
  Электромагнитное
• Функция распределителя
  Н. О.

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  2 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Сопротивление коррозии
  0 - Нет стойкости к коррозии
• Температура окружающей среды
  От -5 °C до +50 °C

Электрические характеристики

• Допустимые колебания напряжения
  ± 10 %
• Класс защиты
  IP65; NEMA 4
• Номинальное рабочее напряжение
  110 В AC
• Характеристики катушки
  110 В AC 50/60 Гц; Мощность переключения 3 ВА; Мощность удержания 2,4 ВА; 120 В AC 50/60 Гц; Мощность переключения 3 ВА; Мощность удержания 2,4 ВА
• Электрическое подключение
  Разъем; Кубическая форма по EN 175301-803; Расположение контактов тип С по EN 175301-803
