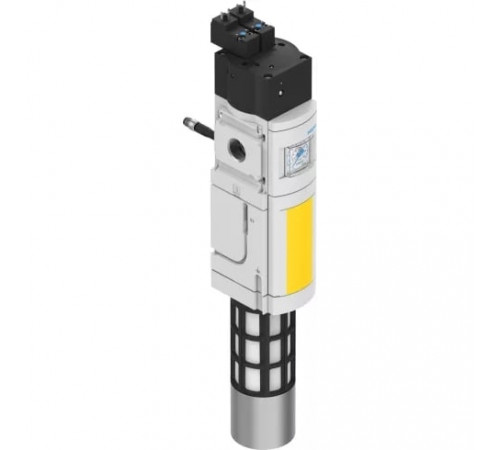

Клапан плавного пуска/быстрого выхлопа Festo MS6-SV-1/2-D-10V24-2M8-SO-AG

Default

• Условия эксплуатации
  Рабочая среда:Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]

Дополнительные характеристики

• Защита от перекрытия
  Нет
• Отображение статуса сигнала
  LED; Дискретные выходы
• Уровень представления (PL)
  Выхлоп/категория 3, класс оборудования d, Предотвращение внезапного запуска (подача давления)/категория 3, Performance Level d
• Функция безопасности
  Выхлоп, Предотвращение внезапного запуска (подача давления)

Комбинации блоков

• Блок давления
  Клапан быстрого выхлопа
• Тип устройства
  Индивидуальное устройство

Массо-габаритные и монтажные характеристики

• Вес
  2110 г
• Высота
  181 мм
• Длина
  403,8 мм
• Монтажный шаг
  62 мм
• Тип конструкции
  Седло поршня
• Тип крепления
  Линейный монтаж. С принадлежностями
• Тип присоединения на входе
  Внутренняя резьба
• Тип резьбы
  G
• Ширина
  65,1 мм

Основные характеристики

• Артикул
  8038490
• Группа
  Плавного пуска
• Наименование
  Клапан плавного пуска/быстрого выхлопа
• Производитель
  Festo
• Серия товара
  MS6-SV
• Тип оборудования
  Клапан

Особенности материалов

• Материал корпуса
  Алюминиевый сплав
• Материал уплотнения
  NBR (Бутадиен-нитрильный каучук)
• Тип уплотнения
  Мягкий

Стандарты

• Соответствует стандарту
  DIN EN ISO 13849-1, DIN EN ISO 13849-2
• Сопротивление ударной нагрузке
  Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5 и EN 60068-2-27
• Стойкость к вибрации
  Тест транспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 and EN 60068-2-6

Технические характеристики

• Время включения
  130 мс
• Время отключения
  40 мс
• Индикатор
  Манометр
• Максимальная частота переключения
  1 Гц
• Максимальный стандартный расход
  4300 л/мин
• Оптимальное решение для
  Для подготовки воздуха
• Питание пилота
  Внутреннее
• Принцип позиционного обозначения
  Принцип магнитного поршня
• Присоединение
  1/2
• Присоединение 3
  G1
• Рабочая позиция
  Моностабильный
• Рабочий цикл
  100 %
• Ручное дублирование
  Нет
• Стандартный расход на выхлоп 6 -> 0 бар
  9 ,000 л/мин
• Тип пилотного управления
  Непрямого действия
• Тип сброса
  Механическая пружина
• Тип управления
  Электромагнитное
• Уровень звукового давления
  75 дБ(А)
• Функция быстрого выхлопа
  Не дросселируемый
• Функция распределителя
  Нормально закрыт. Функция повышения давления
• Электрическое подключение, датчик положения
  2х кабель с разъемом, 3-пин, M8, Поворотные резьбы

Условия эксплуатации

• Максимальное рабочее давление
  10 бар
• Минимальное рабочее давление
  3,5 бар
• Положение при сборке
  Любое
• Примечание по рабочей среде
  Возможна работа со смазкой (впоследствии требуется постоянная смазка)
• Рабочая температура
  От -10 до +50 °C
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -10 °C до +50 °C
• Температура хранения
  От -10 °C до +50 °C
• Уровень целостности безопасности (SIL)
  С выхлопом / SIL 3, Предотвращение внезапного запуска (подача давления)/SIL3

Электрические характеристики

• Допустимые колебания напряжения
  +10 % / -15 %
• Класс защиты
  IP65 с розеткой
• Мощность катушки
  1,8 Вт
• Рабочее напряжение катушки
  24 В DC
• Электрическое подключение
  2х разъем по EN 175301-803 Расположение контактов тип С по EN 175301-803 2-пин
