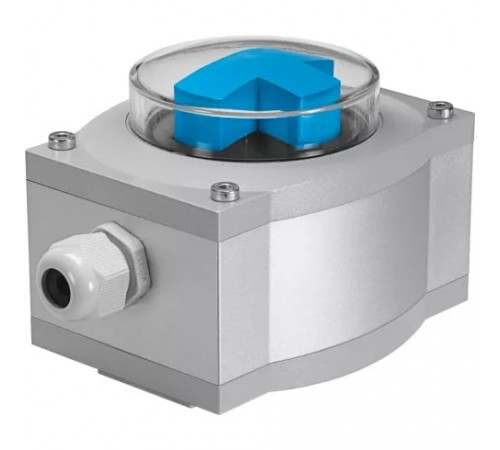

Блок датчиков Festo SRAP-M-CA1-BB270-1-A-TP20

Дополнительные характеристики

• Индикатор позиции
  Синий/черный
• Опции настройки
  Teach-In; Самообучение через электрическое подключение

Интерфейс

• Максимальная длина линии
  30 м

Массо-габаритные и монтажные характеристики

• Вес
  1000 г
• Допустимый диаметр кабеля
  От 5 до 13 мм
• Номинальное поперечное сечение кабеля
  2,5 мм²
• Тип крепления
  На монтажной рейке
• Форма датчика
  Угловая

Основные характеристики

• Артикул
  568236
• Группа
  Датчики
• Наименование
  Блок датчиков
• Производитель
  Festo
• Серия товара
  SRAP

Особенности материалов

• Материал корпуса
  Алюминиевый сплав

Стандарты

• Соответствует стандарту
  VDI/VDE 3845 (NAMUR)

Технические характеристики

• Диапазон измерения угла
  От 0 до 270 °
• Измеряемая величина
  Угол поворота, положение
• Метод измерения
  Холла
• Оптимальное решение для
  Получения электрического сигнала обратной связи и контроля положения запорно-регулирующей арматуры, которая оснащена пневматическим неполноповоротным приводом
• Принцип измерения
  Электрический
• Тип исполнения
  Общепромышленное

Условия эксплуатации

• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Класс безопасности
  III
• Положение при сборке
  Любое
• Сопротивление коррозии
  3 - Высокая стойкость к коррозии
• Степень загрязнения
  3
• Температура окружающей среды
  От -20 °C до +80 °C

Электрические характеристики

• Выходной сигнал
  Аналоговый
• Диапазон сигнала
  От 4 до 20 мА
• Импульсная мощность
  0,8 кВ
• Класс защиты
  IP65
• Количество контактов
  9-пин
• Напряжение изоляции
  50 В
• Напряжение питания
  15 - 30 В DC
• Повторяемость аналогового сигнала
  1 %
• Тип электрического подключения
  Кабельный ввод
• Холостой ток
  От 12 до 20 мА
• Электрическое подключение
  M20x1,5
• Электрическое состояние выхода
  Н. З. или Н. О. контакт
