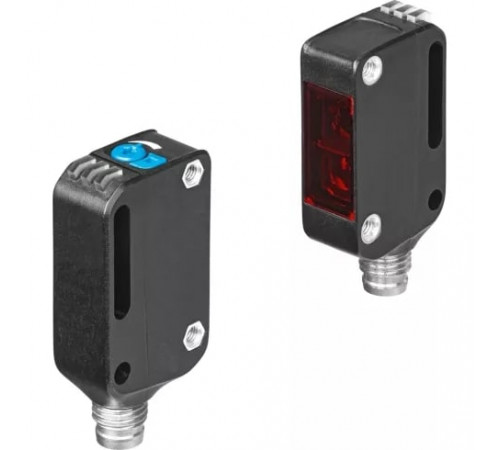

Световой барьер Festo SOOE-TB-L-PNLK-T

Дополнительные характеристики

• Опции настройки
  IO-Link; Потенциометр; Teach-In
• Рабочий режим дисплея
  Жёлтый светодиод
• Режим готовности дисплея
  Зеленый светодиод
• Резервный рабочий дисплей
  LED
• Тип освещения
  Лазер красный

Интерфейс

• IO-Link, данные процесса содержат IN
  1 бит (stability alarm); 1 бит SSC (switching signal)
• IO-Link, минимальное время цикла
  2,3 мс
• IO-Link, поддержка SIO режима
  Да
• IO-Link, протокол
  Device V 1.1
• IO-Link, режим связи
  COM2 (38,4 кБод)
• IO-Link, тип порта
  A
• IO-Link, требуется память данных
  2 Кбайт
• IO-Link, ширина данных процесса IN
  2 бит (receiver)
• IO-Link, ширина данных процесса OUT
  2 бит (receiver)1 бит (emitter)
• Протокол
  IO-Link

Массо-габаритные и монтажные характеристики

• Вес
  20 г
• Момент затяжки
  0,8 Нм
• Тип крепления
  Со сквозным отверстием для винтов
• Форма датчика
  Кубическая

Основные характеристики

• Артикул
  8075671
• Группа
  Датчики
• Наименование
  Световой барьер
• Производитель
  Festo
• Серия товара
  SOOE

Особенности материалов

• Материал корпуса
  PC (Поликарбонат); PMMA (Органическое стекло)
• Материал электрического контакта
  Латунь позолоченная

Стандарты

• Сертификационный департамент
  UL E232949
• Соответствует стандарту
  EN 60947-5-2

Технические характеристики

• Крепежный винт
  М3
• Максимальная частота переключения
  1250 Гц
• Максимальный диаметр пятна
  50 мм на 20000 мм
• Метод измерения
  Барьерный
• Принцип измерения
  Оптоэлектронный
• Расстояние срабатывания
  От 0 до 20000 мм
• Тип переключения
  Темнотой или светом

Условия эксплуатации

• Защита от короткого замыкания
  Пульсирующий
• Положение при сборке
  Любое
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Степень загрязнения
  3
• Температура окружающей среды
  От -40 °C до +60 °C

Электрические характеристики

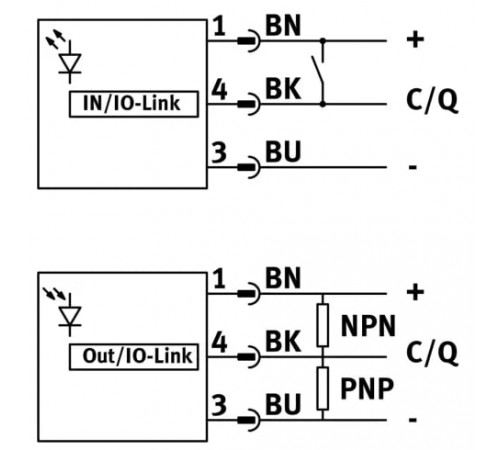

• Выходной сигнал
  PNP или NPN или IO-Link
• Импульсная мощность
  1 кВ
• Класс защиты
  IP65 IP67 IP69K
• Количество контактов
  3-жильный
• Максимальный выходной ток
  100 мA
• Напряжение изоляции
  500 В
• Напряжение питания
  10 - 30 В DC
• Остаточная пульсация
  10 %
• Падение напряжения
  ≤ 1,5 В
• Тип электрического подключения
  Штекер по EN 61076-2-104
• Холостой ток
  14 мA
• Электрическое подключение
  M8x1
• Электрическое состояние выхода
  Н. З. или Н. О. контакт
