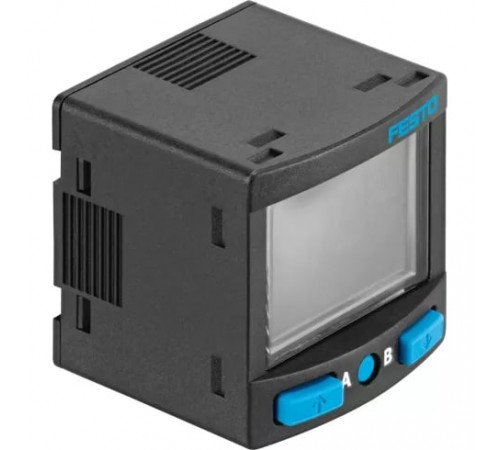

Преобразователь сигнала Festo SCDN-2A-EC4-PNLK-L1

Дисплей

• Тип дисплея
  Многоцветный ЖК-индикатор с подсветкой

Дополнительные характеристики

• Защита от несанкционированной перенастройки
  IO-Link, PIN-Code
• Опции настройки
  IO-Link; Teach-In через дисплей и кнопки
• Функция переключающего элемента
  Переключаемый
• Функция переключения
  Свободно программируемый

Интерфейс

• IO-Link, данные процесса содержат IN
  14 бит PDV (измеренное значение InA); 14 бит PDV (измеренное значение InВ); 2 бит BDC (мониторинг измеренного значения)
• IO-Link, классы функции
  Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Teach channel
• IO-Link, минимальное время цикла
  5 мс
• IO-Link, поддержка SIO режима
  Да
• IO-Link, протокол
  Device V 1.1
• IO-Link, профиль
  Умный сенсорный профиль
• IO-Link, режим связи
  COM2 (38,4 кБод)
• IO-Link, тип порта
  A
• IO-Link, требуется память данных
  0,5 Кбайт
• IO-Link, ширина данных процесса IN
  5 байт
• IO-Link, ширина данных процесса OUT
  0 байт
• Протокол
  IO-Link

Массо-габаритные и монтажные характеристики

• Вес
  23 г
• Тип крепления
  Установка передней панели, С креплением на стене/Поверхности

Метрологические характеристики

• Точность, полный диапазон измеряемой величины
  0,5 % FS

Основные характеристики

• Артикул
  8035556
• Группа
  Преобразователи
• Наименование
  Преобразователь сигнала
• Производитель
  Festo
• Серия товара
  SCDN

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием

Стандарты

• Сертификационный департамент
  UL E322346

Технические характеристики

• Измеряемая величина
  Ток
• Оптимальное решение для
  Датчиков давления, расхода, положения, вакуумных генераторов и индуктивных датчиков с аналоговым выходом
• Средний интервал сканирования
  1 мс
• Точность повторения
  0,2 %FS

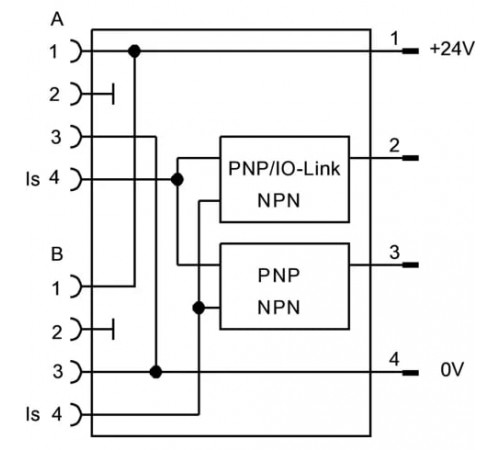

• Электрическое подключение, вход, функция
  Аналоговый вход, Питание
• Электрическое подключение, выход, функция
  Питание, Коммуникации, Дискретный выход

Условия эксплуатации

• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Выходной сигнал
  PNP (2х) или NPN (2х) или IO-Link
• Диапазон сигнала
  От 0 до 20 мА
• Класс защиты
  IP40
• Количество контактов
  4-пин
• Максимальный выходной ток
  100 мА
• Напряжение питания
  15 - 30 В DC
• Тип электрического подключения
  Разъем
• Тип электрического подключения (выход)
  Разъем (2х) по EN 60947-5-2 4-пин
• Электрическое подключение
  L1J
• Электрическое подключение (выход)
  L1J
• Электрическое состояние выхода
  Н. З. или Н. О. контакт
