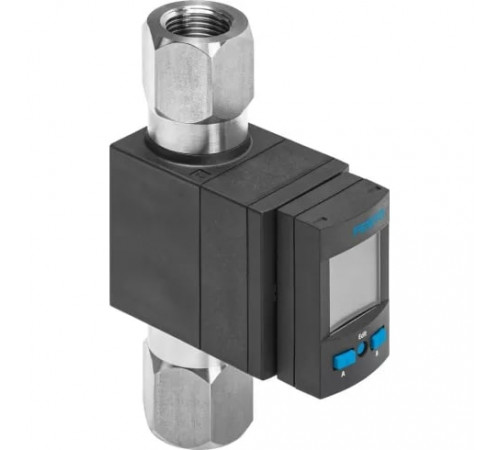

Датчик расхода SFAW Festo SFAW-

Default

• Технические характеристики
  Метод измерения:Расход: вихревой; Температура: PT1000

Дополнительные характеристики

• Единицы измерения
  US gal, US gal/min, cft, cft/min, l, l/h, l/min, m3, °C, °F
• Функция переключающего элемента
  Н.З. или Н.О. контакт, переключаемый
• Функция переключения
  Оконный режим, Компаратор порогового значения, Свободно программируемый

Интерфейс

• IO-Link, классы функции
  Бинарные каналы данных (BDC); Переменная данных процесса (PDV); Идентификация; диагностика; Teach channel
• IO-Link, минимальное время цикла
  5 мс
• IO-Link, поддержка SIO режима
  Да
• IO-Link, протокол
  Device V 1.1
• IO-Link, профиль
  Умный сенсорный профиль
• IO-Link, режим связи
  COM2 (38,4 кБод)
• IO-Link, содержание сервисных данных IN
  32 бит PDV (значение измеренного объема)
• IO-Link, тип порта
  A
• IO-Link, требуется память данных
  0,5 Кбайт
• Максимальная длина линии
  20 м с IO-Link
• Протокол
  IO-Link

Метрологические характеристики

• Точность расхода
  ±2% макс. значения для расхода <= 50% диапазона, ±2% измеренного значения для расхода >= 50% диапазона

Основные характеристики

• Артикул
  8022000
• Наименование
  Датчик расхода
• Производитель
  Festo
• Серия товара
  SFAW

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием
• Материалы в контакте со средой
  EPDM (perox.); ETFE; Нержавеющая сталь; PA6T/6I усиленный

Технические характеристики

• Выход переключателя
  Допускающие переключение 2 х PNP или 2 х NPN
• Граница температурного коэффициента
  typ. ±0,05%FS/K
• Измеряемая величина
  Расход, Температура
• Минимальное сопротивление нагрузки, выход по напряжению
  15 кОм
• Направление потока
  В любом направлении
• Соединение для текучих сред
  Внутренняя резьба 1/2 NPT, Внутренняя резьба 3/4 NPT, Внутренняя резьба 1 NPT, Внутренняя резьба G1/2, Внутренняя резьба G3/4, Внутренняя резьба G1, Внутренняя резьба Rc1/2, Внутренняя резьба Rc3/4, Внутренняя резьба Rc1, Зажимное присоединение DIN 32676 DN15, Зажимное присоединение DIN 32676 DN20, Ниппельный штуцер 13 мм, Ниппельный штуцер 19 мм, Подключение пользователя
• Точность температуры ± °C
  2 °C

Условия эксплуатации

• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Положение при сборке
  Любое
• Примерное указание по рабочему давлению
  Максимум 12 бар при 40°C, максимум 6 бар при 100°C
• Примечание по рабочей среде
  Необходимо быть уверенным что рабочая среда совместима с материалами, с которыми она вступает в контакт.
• Рабочая среда
  Вода; Нейтральная жидкость
• Рабочая температура
  От 0 до +90 °C
• Сопротивление коррозии
  3 - Высокая стойкость к коррозии
• Температура окружающей среды
  От 0 °C до +50 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 8 до 30 В DC
• Диапазон сигнала
  От 0 до 10 В, От 4 до 20 мА, От 1 до 5 В
• Класс защиты
  IP65
• Максимальное сопротивление нагрузки
  500 Ом
• Максимальный выходной ток
  100 мА
• Электрическое подключение
  Прямой разъем, M12x1, 5-пин, А-кодированный
