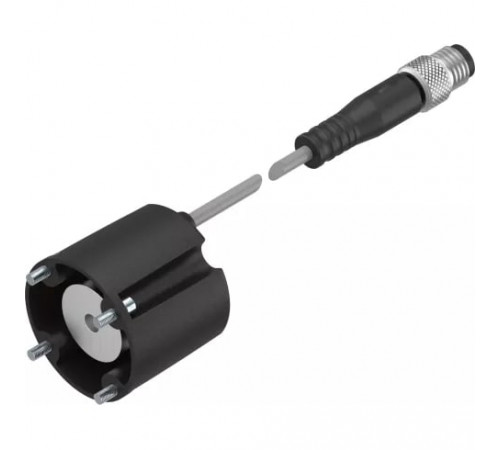

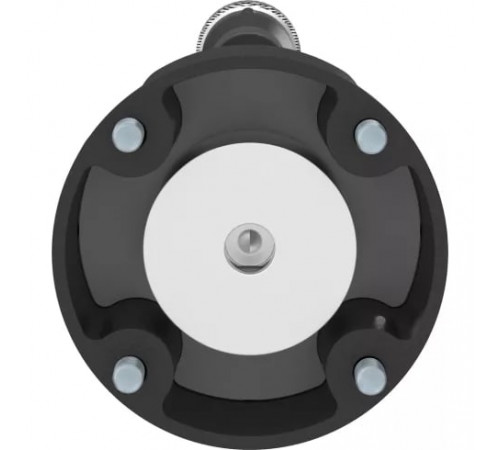

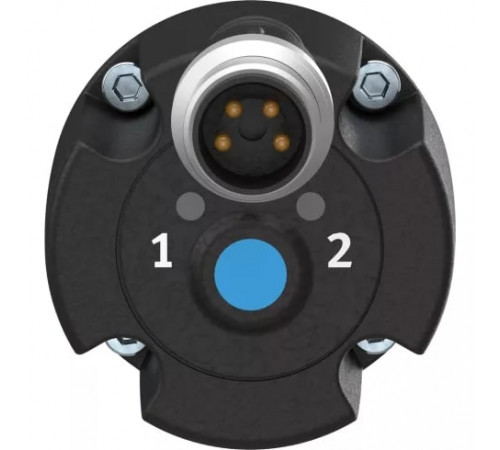

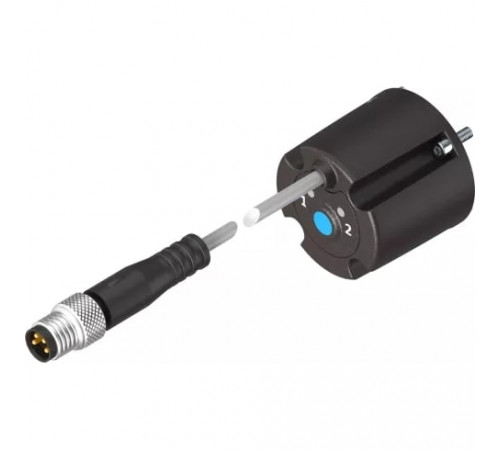

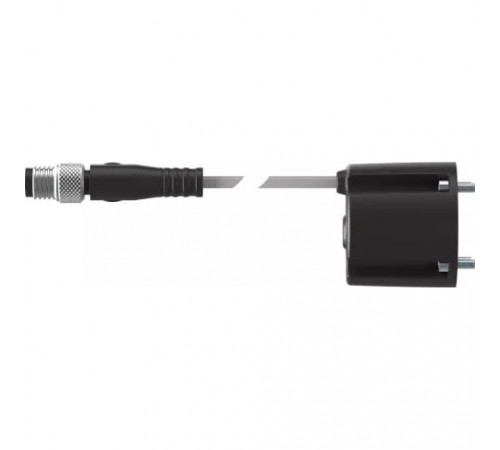

Датчик положения Festo SRBS-Q12-6-E270-EP-1-S-M8

Default

• Условия эксплуатации
  Условия испытания кабеля:Прочность на изгиб в соответствии со стандартом Festo, Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм., Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м

Дополнительные характеристики

• Опции настройки
  Кнопка
• Рабочий режим дисплея
  Жёлтый светодиод
• Функция переключающего элемента
  Переключаемый
• Цвет оплетки кабеля
  Серый

Массо-габаритные и монтажные характеристики

• Вес
  25 г
• Длина кабеля
  0,3 м
• Тип крепления
  Крепежные винты
• Форма датчика
  Круглая

Основные характеристики

• Артикул
  2619969
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SRBS

Особенности материалов

• Материал корпуса
  Никелированная латунь; PA (Полиамид) с армированием; PL (Полиэстер)
• Материал накидной гайки
  Никелированная латунь
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)
• Материал фольги
  PL (Полиэстер)
• Материал электрического контакта
  Медный сплав позолоченный

Стандарты

• Соответствует стандарту
  EN 60947-5-2

Технические характеристики

• Время включения
  < 4 мс
• Время отключения
  < 4 мс
• Диапазон срабатывания
  > 270 °
• Измеряемая величина
  Угол поворота
• Максимальная характеристика контакта
  1,5 Вт DC
• Максимальная частота переключения
  125 Гц
• Метод измерения
  Холла
• Направление выхода
  Аксиальный
• Оптимальное решение для
  Определения положения вала на поворотных приводах
• Принцип измерения
  Магнитный
• Средний интервал сканирования
  3 мс
• Электрическое подключение 1, тип монтажа
  Фиксация винта

Условия эксплуатации

• Атрибуты кабеля
  Энергетическая цепь + робот
• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Класс безопасности
  III
• Положение при сборке
  Любое
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Специальные характеристики
  Стойкий к маслу
• Температура окружающей среды
  От -20 °C до +70 °C

Электрические характеристики

• Выходной сигнал
  PNP (2х) или NPN (2х)
• Класс защиты
  IP65 IP68
• Количество контактов
  4-пин
• Максимальный выходной ток
  50 мА
• Напряжение питания
  0 - 30 В DC
• Номинальное рабочее напряжение
  24 В DC
• Остаточная пульсация
  10 %
• Падение напряжения
  < 1 В
• Тип электрического подключения
  Разъем с кабелем по EN 61076-2-104
• Электрическое подключение
  M8x1
• Электрическое состояние выхода
  Н. З. или Н. О. контакт
