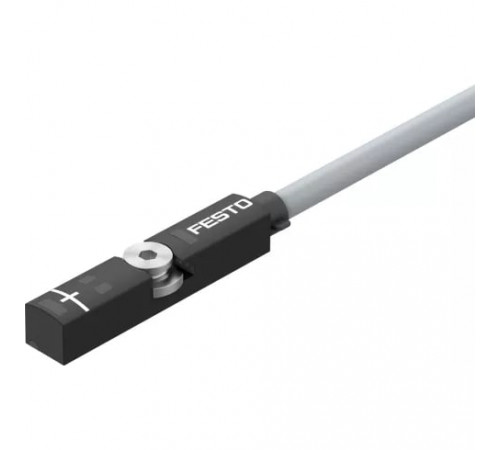

Датчик положения Festo SMT-8M-A

Default

• Условия эксплуатации
  Условия испытания кабеля:Прочность на изгиб в соответствии со стандартом Festo Условия испытания - по запросу Прокладка в кабельных цепях: 5 млн. циклов, радиус изгиба 28 мм. Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м

Дополнительные характеристики

• Функция переключающего элемента
  Нормально замкнутый контакт Н.З. или Н.О. контакт, переключаемый Нормально разомкнутый контакт
• Цвет корпуса
  Черный
• Цвет оплетки кабеля
  Серый

Массо-габаритные и монтажные характеристики

• Длина кабеля
  0,1 ... 30 м
• Проект
  Для Т-образной щели
• Тип крепления
  Затянутый Вставляется в паз сверху

Основные характеристики

• Артикул
  574333
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SMT

Особенности материалов

• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Стандарты

• Соответствует стандарту
  EN 60947-5-2

Технические характеристики

• Время включения
  <= 1 мс
• Время отключения
  <= 1 мс
• Выход переключателя
  NPN PNP PNP/NPN, переключаемый Неконтактный 2-проводной
• Измеряемая величина
  Положение
• Максимальная частота переключения
  180 Гц
• Направление выхода
  Аксиальный
• Повторяемость дискретного выхода
  0,1 мм
• Принцип измерения
  Магниторезистивный
• Электрическое подключение 1, технология подключения
  M8x1 A-код по EN 61076-2-104 M12x1 A-код по EN 61076-2-101 Открытый конец
• Электрическое подключение 1, тип подключения
  Кабель Кабель с разъемом

Условия эксплуатации

• Атрибуты кабеля
  Энергетическая цепь + робот
• Взрывобезопасная температура окружающей среды
  -40°C ≤ Ta ≤ +70°C
• Взрывозащита типа (Газ)
  Ex nA IIC T4 X Gc
• Взрывозащита типа (Пыль)
  Ex tc IIIC T120°C X Dc IP65
• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Категория ATEX (Газ)
  II 3G
• Категория ATEX (Пыль)
  II 3D
• Максимальный момент затяжки
  0,6 Нм
• Положение при сборке
  Любое
• Специальные характеристики
  Стойкий к маслу
• Температура окружающей среды
  От -40 °C до +85 °C

Электрические характеристики

• Диапазон рабочего напряжения
  От 7 до 30 В DC
• Класс защиты
  IP65 IP68 IP69K
• Количество контактов/проводов
  2 3
• Максимальный выходной ток
  100 мА
• Максимальный выходной ток монтажных принадлежностей
  100 мА
• Номинальное рабочее напряжение DC
  24 В DC
