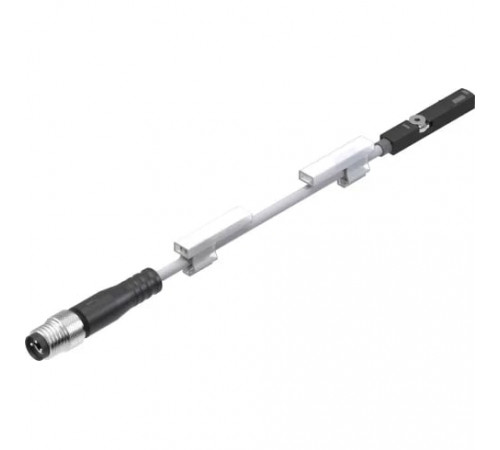

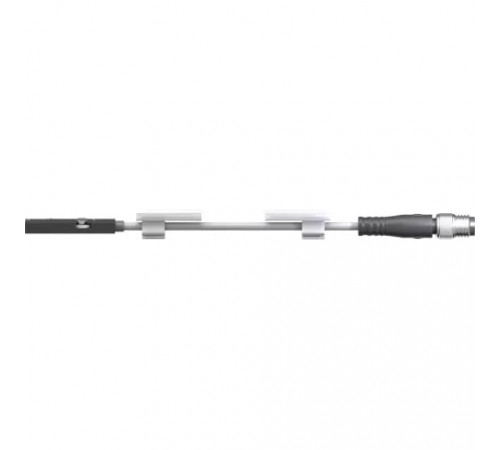

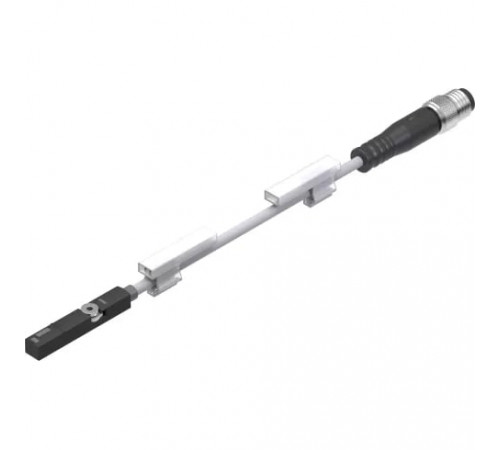

Датчик положения Festo SME-8M-DS-24V-K-0,3-M8D

Дополнительные характеристики

• Рабочий режим дисплея
  Жёлтый светодиод

Массо-габаритные и монтажные характеристики

• Вес
  8,9 г
• Высота
  10,3 мм
• Длина
  162,9 мм
• Длина кабеля
  0,3 м
• Радиус изгиба
  75 мм
• Способ крепления датчика
  Т-образный паз
• Тип крепления
  Вставляется в паз сверху
• Форма датчика
  Кубическая
• Ширина
  9,9 мм
• Электрическое подключение, тип монтажа
  Фиксация винта

Основные характеристики

• Артикул
  543861
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SME-8M

Особенности материалов

• Материал корпуса
  Никелированная латунь PA (Полиамид) TPE-U(PUR) (Термопластичный полиуретан) Нержавеющая легированная сталь
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Технические характеристики

• Измеряемая величина
  Положение
• Метод измерения
  Герконовый
• Направление выхода
  Аксиальный
• Оптимальное решение для
  Пневмоцилиндров
• Принцип измерения
  Магнитный

Условия эксплуатации

• Атрибуты кабеля
  Станадарт + звено цепи соединений
• Защита от короткого замыкания
  Нет
• Защищен от смены полярности
  Нет
• Прокладка в кабельных цепях
  5 млн. циклов
• Прочность на изгиб
  В соответствии со стандартом Festo
• Специальные характеристики
  Стойкий к маслу
• Температура окружающей среды
  От -40 °C до +70 °C
• Условия испытания кабеля
  По запросу

Электрические характеристики

• Выходной сигнал
  Биполярный
• Класс защиты
  IP65 IP68
• Количество контактов
  3-жильный
• Максимальная коммутируемая мощность
  10 ВА / 10 Вт
• Максимальная коммутируемая мощность в принадлежностях
  2,4 ВА / 2,4 Вт
• Максимальный выходной ток
  500 мА
• Максимальный выходной ток монтажных принадлежностей
  80 мА
• Напряжение питания
  5 - 30 В AC/DC
• Падение напряжения
  1,17 В
• Способность выдерживать перегрузку
  Нет
• Тип электрического подключения
  Разъем с кабелем по EN 61076-2-104
• Электрическое подключение
  M8x1
• Электрическое состояние выхода
  Н. О. контакт
