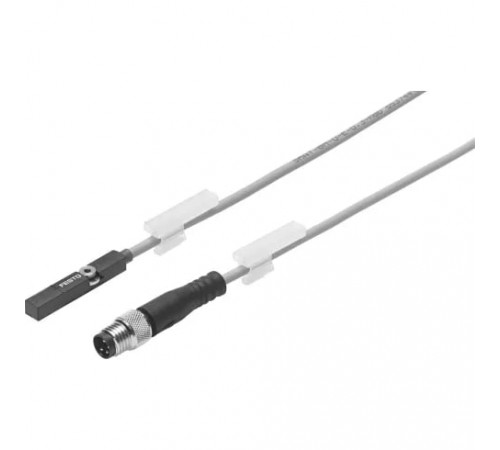

Датчик положения Festo SMAT-8M-U-E-0,3-M8D

Default

• Условия эксплуатации
  Условия испытания кабеля:Прочность на изгиб в соответствии со стандартом Festo, Условия испытания - по запросу, Энергетическая цепь: 50.000 циклов, радиус изгиба 30 мм, Стойкость к скручиванию: > 300 000 циклов, ±270°/0.1 м

Дополнительные характеристики

• Индикация состояния
  Светодиод красный, зеленый

Массо-габаритные и монтажные характеристики

• Вес
  10 г
• Высота
  10,3 мм
• Длина
  375,9 мм
• Длина кабеля
  0,3 м
• Способ крепления датчика
  Т-образный паз
• Тип крепления
  Вставляется в паз сверху
• Форма датчика
  Кубическая
• Ширина
  9,6 мм

Основные характеристики

• Артикул
  553744
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SMAT

Особенности материалов

• Материал корпуса
  PA (Полиамид) усиленный
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Технические характеристики

• Диапазон измерения дистанции
  До 40 мм
• Измеряемая величина
  Положение
• Максимальная скорость перемещения
  3 м/с
• Оптимальное решение для
  Всех цилиндров с Т-образным пазом
• Принцип измерения
  Магнитный
• Разрешающая способность при измерении перемещения
  <= 0,05 мм
• Средний интервал сканирования
  2,8 мс
• Типичная ошибка линейности
  ± 0.2 мм на захватах, ± 1 мм на цилиндрах
• Точность повторения
  ± 0.1 мм на цилиндрах, ± 0.025 мм на захватах
• Электрическое подключение 1, тип монтажа
  Фиксация винта

Условия эксплуатации

• Атрибуты кабеля
  Энергетическая цепь + робот
• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Специальные характеристики
  Стойкий к маслу
• Температура окружающей среды
  От -25 °C до +75 °C

Электрические характеристики

• Выходной сигнал
  Аналоговый
• Диапазон сигнала
  От 0 до 10 В
• Класс защиты
  IP65 IP68

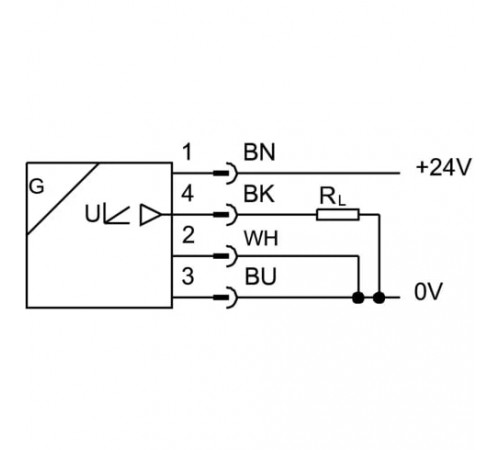

• Количество контактов
  4-пин
• Напряжение питания
  15 - 30 В DC
• Тип электрического подключения
  Штекер с кабелем по EN 61076-2-104
• Электрическое подключение
  M8x1
