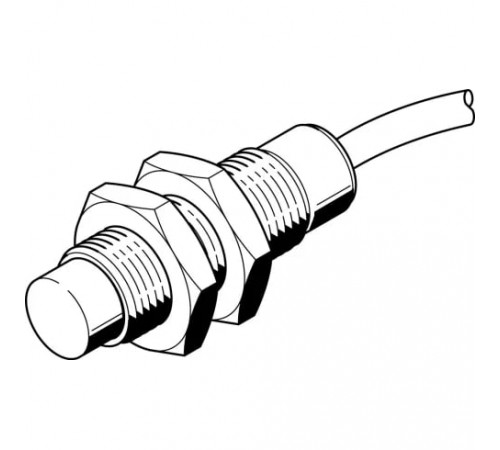

Датчик положения Festo SIEF-M18NB-NS-K-L

Дополнительные характеристики

• Рабочий режим дисплея
  Жёлтый светодиод

Массо-габаритные и монтажные характеристики

• Вес
  141 г
• Высота
  27,7 мм
• Длина
  62,6 мм
• Длина кабеля
  2,5 м
• Момент затяжки
  25 Нм
• Размер
  M18
• Тип крепления
  С контргайкой
• Форма датчика
  Цилиндрическая
• Ширина
  24 мм

Основные характеристики

• Артикул
  538318
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SIEF

Особенности материалов

• Материал изоляции
  PVC (Поливинилхлорид)
• Материал корпуса
  Латунь; PBT (Полибутилентерефталат); Хромирование
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Стандарты

• Соответствует стандарту
  EN 60947-5-2

Технические характеристики

• Гарантированная дистанция переключения
  9,72 мм
• Гистерезис
  От 0,36 до 1,8 мм
• Измеряемая величина
  Положение
• Максимальная частота переключения
  2000 Гц
• Метод измерения
  Индуктивный
• Передаточное число
  Алюминий = 1,0, Нержавеющая сталь, St 18/8 = 1.0, Медь = 1,0, Латунь = 1,0, Сталь, St 37 = 1,0
• Расстояние срабатывания
  12 мм
• Тип установки
  Выступающий
• Точность повторения
  0,24 мм

Условия эксплуатации

• Защита от короткого замыкания
  Пульсирующий
• Защищен от смены полярности
  Для всех электрических соединений
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Стойкость к магнитным полям
  Магнитное поле постоянного и переменного тока
• Температура окружающей среды
  От -30 °C до +85 °C

Электрические характеристики

• Выходной сигнал
  NPN
• Класс защиты
  IP67
• Количество контактов
  3-жильный
• Максимальный выходной ток
  200 мА
• Напряжение питания
  0 - 30 В DC
• Остаточная пульсация
  10 %
• Падение напряжения
  ≤ 1,8 В
• Тип электрического подключения
  Кабель
• Холостой ток
  <= 15 мА
• Электрическое состояние выхода
  Н. О. контакт
