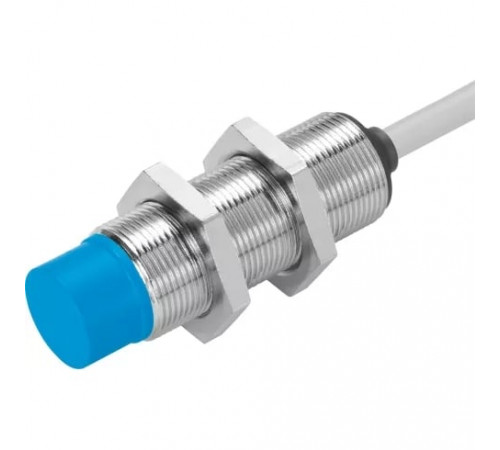

Датчик положения Festo SIED-M18NB-ZO-K-L

Дополнительные характеристики

• Рабочий режим дисплея
  Жёлтый светодиод

Массо-габаритные и монтажные характеристики

• Вес
  110 г
• Высота
  27,7 мм
• Длина
  68,4 мм
• Длина кабеля
  2,5 м
• Момент затяжки
  20 Нм
• Размер
  M18
• Тип крепления
  С контргайкой
• Форма датчика
  Цилиндрическая
• Ширина
  24 мм

Основные характеристики

• Артикул
  538278
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SIED

Особенности материалов

• Материал изоляции
  PVC (Поливинилхлорид)
• Материал корпуса
  Латунь; PA (Полиамид); Никелирование
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Стандарты

• Соответствует стандарту
  EN 60947-5-2

Технические характеристики

• Гарантированная дистанция переключения
  6,5 мм
• Гистерезис
  От 0,03 до 1,9 мм
• Измеряемая величина
  Положение
• Линейная частота
  50 Гц
• Максимальная частота переключения
  340 Гц (DC) 25 Гц (AC)
• Метод измерения
  Индуктивный
• Передаточное число
  Алюминий = 0,4, Нержавеющая сталь, St 18/8 = 0.7, Медь = 0,3, Латунь = 0,4, Сталь, St 37 = 1,0
• Расстояние срабатывания
  8 мм
• Тип установки
  Выступающий
• Точность повторения
  0,2 мм

Условия эксплуатации

• Защита от короткого замыкания
  Нет
• Защищен от смены полярности
  Для всех электрических соединений
• Сопротивление коррозии
  1 - Низкая стойкость к коррозии
• Температура окружающей среды
  От -25 °C до +85 °C

Электрические характеристики

• Класс защиты
  IP67
• Количество контактов
  2-пин
• Максимальный выходной ток
  300 мА
• Минимальный ток нагрузки
  5 мА
• Напряжение питания
  20 - 320 В DC; 20 - 265 В AC
• Падение напряжения
  ≤ 8 В
• Тип электрического подключения
  Кабель
• Холостой ток
  <= 1,5 мА
• Электрическое состояние выхода
  Н. З. контакт
