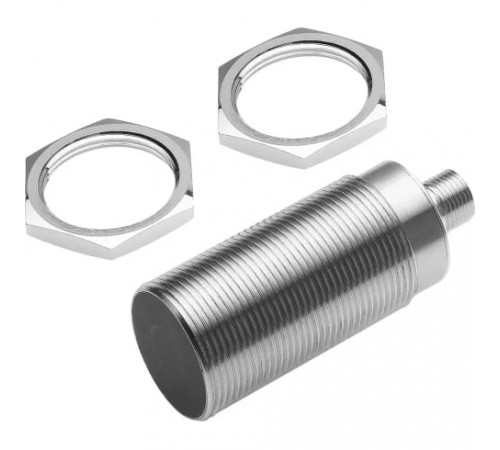

Датчик положения Festo SIEA-M30B-UI-S

Массо-габаритные и монтажные характеристики

• Вес
  155 г
• Момент затяжки
  70 Нм
• Размер
  M30
• Тип крепления
  С контргайкой
• Форма датчика
  Цилиндрическая

Основные характеристики

• Артикул
  538294
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SIEA

Особенности материалов

• Материал корпуса
  Латунь хромированная

Технические характеристики

• Диапазон измерения дистанции
  От 0 до 20 мм
• Измеряемая величина
  Положение
• Максимальная нагрузка на аналоговом выходе по напряжению
  500 Ом
• Максимальная нагрузка по току на аналоговом выходе по напряжению
  10 мА
• Максимальная частота переключения
  200 Гц
• Максимальный выход по току/напряжению без объекта
  120 %
• Метод измерения
  Индуктивный
• Передаточное число
  Алюминий = 0,2, Нержавеющая сталь, St 18/8 = 0.65, Медь = 0,17, Латунь = 0,3, Сталь, St 37 = 1,0
• Разрешающая способность при измерении перемещения
  0,005 мм
• Температурный дрейф от реальной дистанции переключения
  ≦ ±10 %
• Тип установки
  Заподлицо
• Точность повторения
  0,3 мм
• Точность повторения при постоянных условиях
  +/- 0,05 мм
• Ширина полосы пропускания
  200Гц (-3дБ когда s = 10мм)

Условия эксплуатации

• Защита от короткого замыкания
  Пульсирующий
• Защищен от смены полярности
  Для рабочего напряжения
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -25 °C до +70 °C

Электрические характеристики

• Выходной сигнал
  Аналоговый
• Диапазон сигнала
  От 0 до 10 В; От 4 до 20 мА
• Класс защиты
  IP67
• Количество контактов
  4-пин
• Напряжение питания
  15 - 30 В DC
• Остаточная пульсация
  20 %
• Тип электрического подключения
  Розетка разъема по EN 61076-2-104
• Холостой ток
  <= 10 мА
• Электрическое подключение
  M12x1
