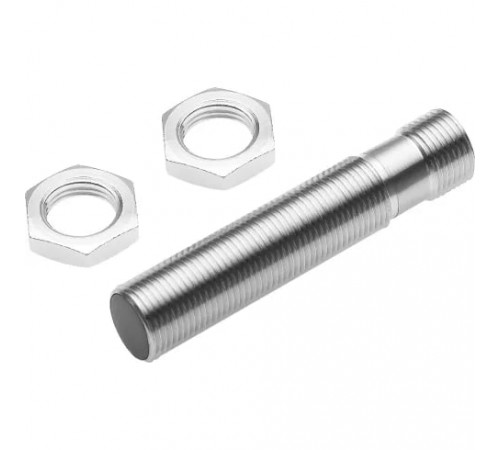

Датчик положения Festo SIEA-M12B-UI-S

Массо-габаритные и монтажные характеристики

• Вес
  33 г
• Высота
  20,5 мм
• Длина
  60 мм
• Момент затяжки
  10 Нм
• Размер
  M12
• Тип крепления
  С контргайкой
• Форма датчика
  Цилиндрическая
• Ширина
  20,5 мм

Основные характеристики

• Артикул
  538292
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SIEA

Особенности материалов

• Материал корпуса
  Латунь хромированная

Технические характеристики

• Диапазон измерения дистанции
  От 0 до 6 мм
• Измеряемая величина
  Положение
• Максимальная нагрузка на аналоговом выходе по напряжению
  500 Ом
• Максимальная нагрузка по току на аналоговом выходе по напряжению
  10 мА
• Максимальная частота переключения
  1000 Гц
• Максимальный выход по току/напряжению без объекта
  120 %
• Метод измерения
  Индуктивный
• Передаточное число
  Алюминий = 0,28, Нержавеющая сталь, St 18/8 = 0.47, Медь = 0,2, Латунь = 0,35, Сталь, St 37 = 1,0
• Разрешающая способность при измерении перемещения
  0,001 мм
• Температурный дрейф от реальной дистанции переключения
  ≤ ±5% (от 0°C до +70°C); ≤ ±10% (от -25°C до 0°C)
• Тип установки
  Заподлицо
• Точность повторения
  0,3 мм
• Точность повторения при постоянных условиях
  +/- 0,01 мм
• Ширина полосы пропускания
  1000Гц (-3дБ когда s = 3 мм)

Условия эксплуатации

• Защита от короткого замыкания
  Пульсирующий
• Защищен от смены полярности
  Для рабочего напряжения
• Сопротивление коррозии
  2 - Средняя стойкость к коррозии
• Температура окружающей среды
  От -25 °C до +70 °C

Электрические характеристики

• Выходной сигнал
  Аналоговый
• Диапазон сигнала
  От 0 до 10 В; От 4 до 20 мА
• Класс защиты
  IP67
• Количество контактов
  4-пин
• Напряжение питания
  15 - 30 В DC
• Остаточная пульсация
  20 %
• Тип электрического подключения
  Розетка разъема по EN 61076-2-104
• Холостой ток
  <= 10 мА
• Электрическое подключение
  M12x1
