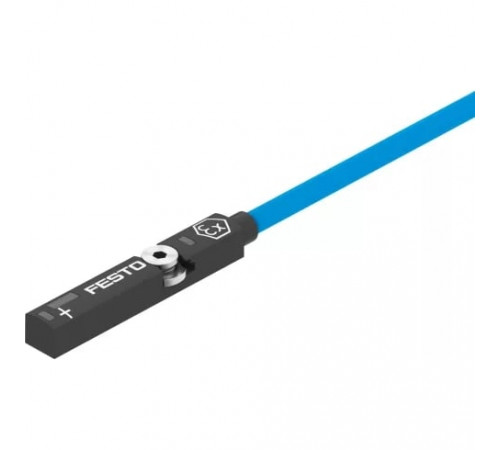

Датчик положения Festo SDBT-MS-20NL-ZN-E-10-LE-EX6

Default

• Технические характеристики
  Максимальная входная мощность:T4: 350 мВт T6: 72 мВт
• Условия эксплуатации
  Взрывобезопасная температура окружающей среды:Т4, с фиксацией кабеля: -40°C <= Ta <= +85°C T4: -20°C <= Ta <= +85°C Т6, с фиксацией кабеля: -40°C <= Ta <= +45°C T6: -20°C <= Ta <= +45°C

Дополнительные характеристики

• Рабочий режим дисплея
  Жёлтый светодиод
• Цвет корпуса
  Черный
• Цвет оплетки кабеля
  голубой

Массо-габаритные и монтажные характеристики

• Вес
  104 г
• Высота
  4,6 мм
• Длина
  156,3 мм
• Длина кабеля
  10 м
• Способ крепления датчика
  Т-образный паз
• Тип крепления
  Вставляется в паз сверху
• Форма датчика
  Кубическая
• Ширина
  6,4 мм

Основные характеристики

• Артикул
  579072
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SDBT

Особенности материалов

• Материал изоляции
  PP (Полипропилен)
• Материал корпуса
  PA (Полиамид) с армированием; Нержавеющая легированная сталь
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Стандарты

• Сертификационный департамент
  DNV 17.0027 X IECEx KIWA 16.0020 X PTZ 16 ATEX 0010 X
• Сертификация взрывозащиты за пределами Евросоюза
  EPL Da (BR) EPL Da (IEC-EX) EPL Ga (BR) EPL Ga (IEC-EX)
• Соответствует стандарту
  EN 60947-5-6

Технические характеристики

• Время включения
  < 1 мс
• Время отключения
  < 1 мс
• Измеряемая величина
  Положение
• Максимальная частота переключения
  330 Гц
• Метод измерения
  Магниторезистивный
• Направление выхода
  Аксиальный
• Оптимальное решение для
  Пневмоцилиндров
• Повторяемость дискретного выхода
  0,1 мм
• Эффективная индуктивность
  30 мкГн
• Эффективная мощность
  79 нФ

Условия эксплуатации

• Атрибуты кабеля
  Пригоден для кабельных цепей
• Взрывозащита типа (Газ)
  Ex ia IIC T4...T6 Ga
• Взрывозащита типа (Пыль)
  Ex ia IIIC T135°C Da
• Защищен от смены полярности
  Для всех электрических соединений
• Категория ATEX (Газ)
  II 1G
• Категория ATEX (Пыль)
  II 1D
• Максимальный момент затяжки
  0,6 Нм
• Положение при сборке
  Любое
• Прочность на изгиб
  В соответствии со стандартом Festo
• Специальные характеристики
  Стойкий к маслу
• Температура окружающей среды
  От -40 °C до +85 °C
• Условия испытания кабеля
  По запросу

Электрические характеристики

• Выходной сигнал
  NAMUR
• Класс защиты
  IP65 IP68
• Количество контактов
  2-пин
• Максимальное входное напряжение
  28 В
• Максимальный входной ток
  0,25 A
• Напряжение питания
  7,5 - 18 В DC
• Номинальное рабочее напряжение
  8,2 В DC
• Остаточная пульсация
  10 %
• Остаточный ток
  От 0,4 до 1 мА
• Тип электрического подключения
  Кабель
• Электрическое состояние выхода
  NAMUR
