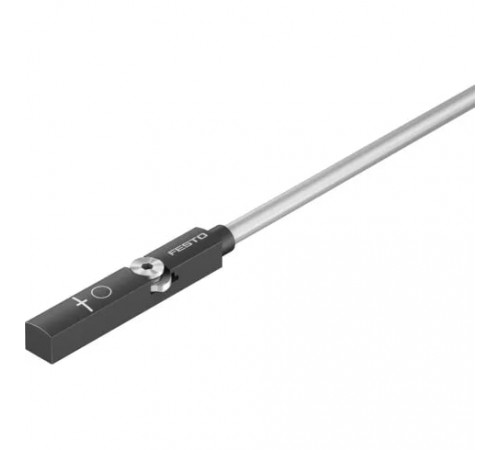

Датчик положения Festo SDAS-MHS-M40-1L-PNLK-PN-E-2.5-LE

Дополнительные характеристики

• Опции настройки
  IO-Link; Емкостная кнопка
• Рабочий режим дисплея
  Жёлтый светодиод
• Цвет оплетки кабеля
  Серый

Интерфейс

• IO-Link, данные процесса содержат IN
  12 бит PDV (значение измерения позиции); 4 бит SSC (сигнал переключения)
• IO-Link, классы функции
  Переменная данных процесса (PDV); Идентификация; Диагностика; Teach channel; Переключение сигнального канала (SSC)
• IO-Link, минимальное время цикла
  2,5 мс
• IO-Link, поддержка SIO режима
  Да
• IO-Link, протокол
  Device V 1.1
• IO-Link, профиль
  Умный сенсорный профиль
• IO-Link, режим связи
  COM2 (38,4 кБод)
• IO-Link, тип порта
  A
• IO-Link, ширина данных процесса IN
  2 байт

Массо-габаритные и монтажные характеристики

• Вес
  27 г
• Высота
  4,6 мм
• Длина
  131,8 мм
• Длина кабеля
  2,5 м
• Радиус изгиба
  28 мм
• Способ крепления датчика
  Т-образный паз
• Тип крепления
  Затянутый. Вставляется в паз сверху
• Форма датчика
  Кубическая
• Ширина
  6,4 мм

Основные характеристики

• Артикул
  8063975
• Группа
  Датчики
• Наименование
  Датчик положения
• Производитель
  Festo
• Серия товара
  SDAS

Особенности материалов

• Материал корпуса
  PA (Полиамид) с армированием; Нержавеющая легированная сталь
• Материал оплетки кабеля
  TPE-U (PUR) (Термопластичный полиуретан)

Технические характеристики

• Измеряемая величина
  Положение
• Максимальная частота переключения
  125 Гц
• Метод измерения
  Холла
• Оптимальное решение для
  Пневмоцилиндров
• Принцип измерения
  Магнитный

Условия эксплуатации

• Атрибуты кабеля
  Энергетическая цепь + робот
• Защита от короткого замыкания
  Да
• Защищен от смены полярности
  Для всех электрических соединений
• Положение при сборке
  Любое
• Прокладка в кабельных цепях
  5 млн. циклов
• Прочность на изгиб
  В соответствии со стандартом Festo
• Стойкость к скручиванию
  > 300 000 циклов, ±270°/0.1 м
• Температура окружающей среды
  От -20 °C до +70 °C

Электрические характеристики

• Выходной сигнал
  PNP (2х) или NPN (2х)
• Класс защиты
  IP65 IP68
• Количество контактов
  4-жильный
• Максимальная коммутируемая мощность
  1,5 Вт
• Максимальный выходной ток
  50 мA
• Напряжение питания
  10 - 30 В DC
• Остаточная пульсация
  10 %
• Падение напряжения
  ≤ 0,5 В
• Способность выдерживать перегрузку
  Да
• Тип электрического подключения
  Кабель
• Электрическое состояние выхода
  Н. З. или Н. О. контакт
